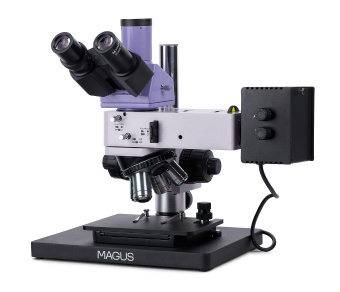

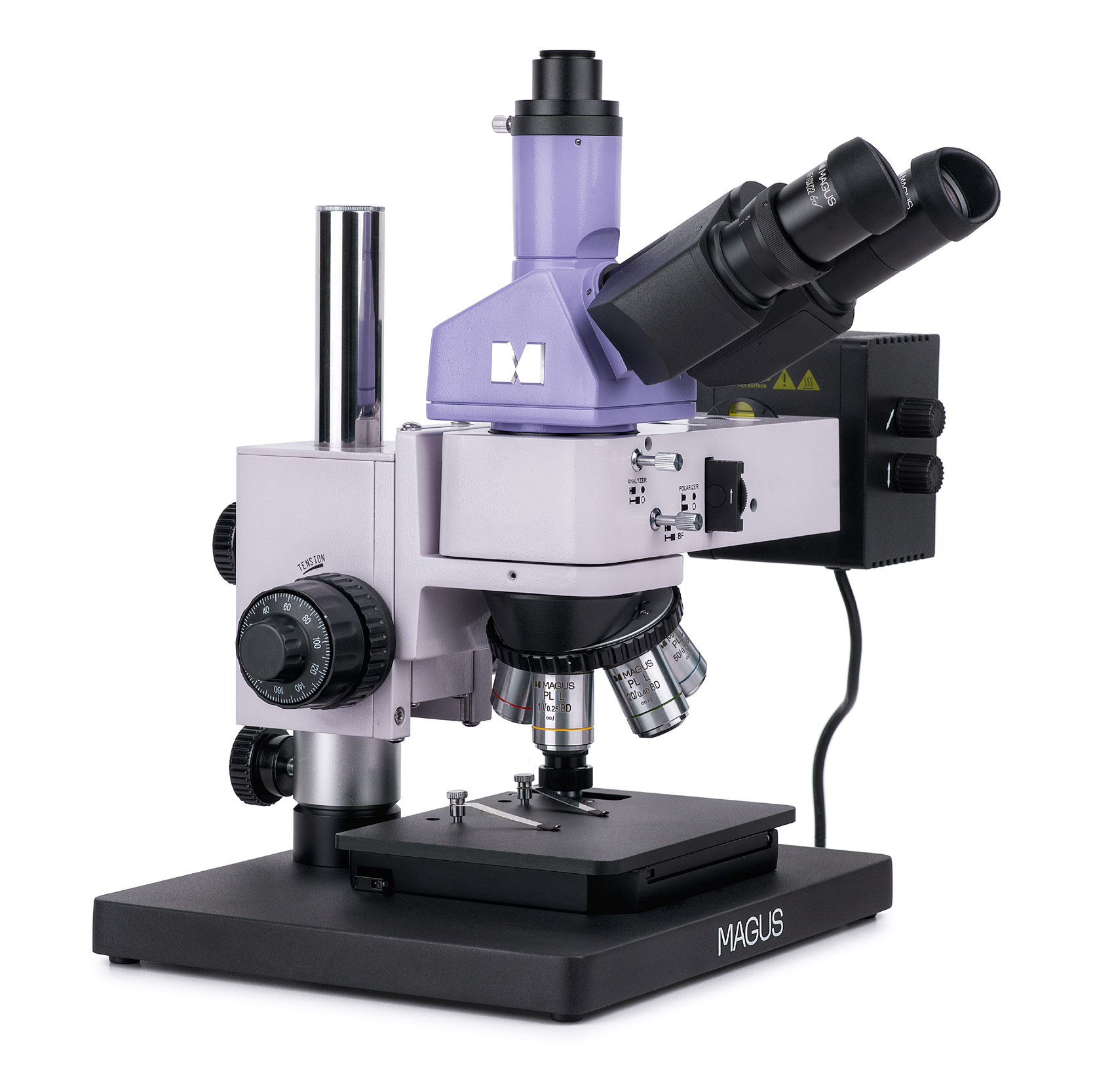

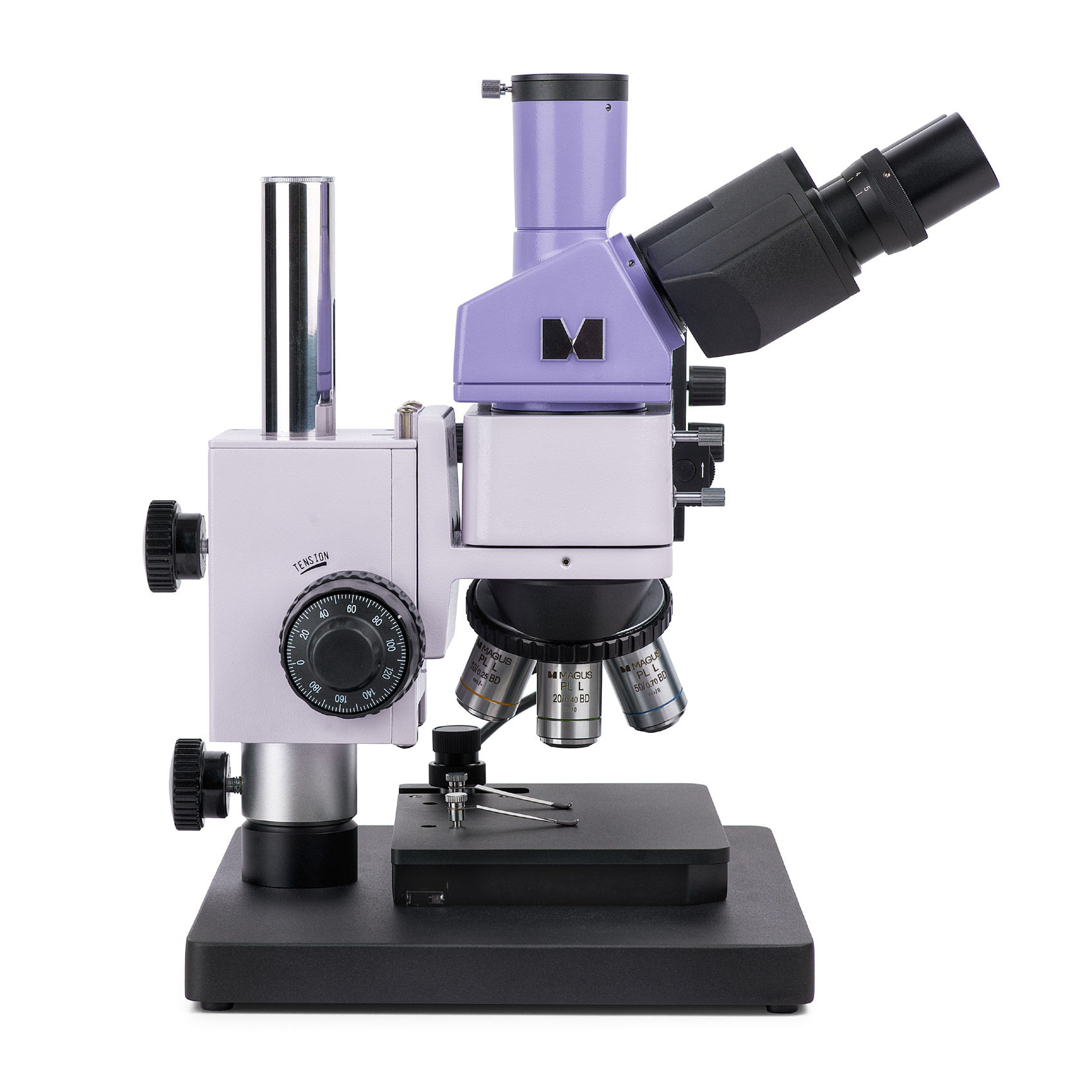

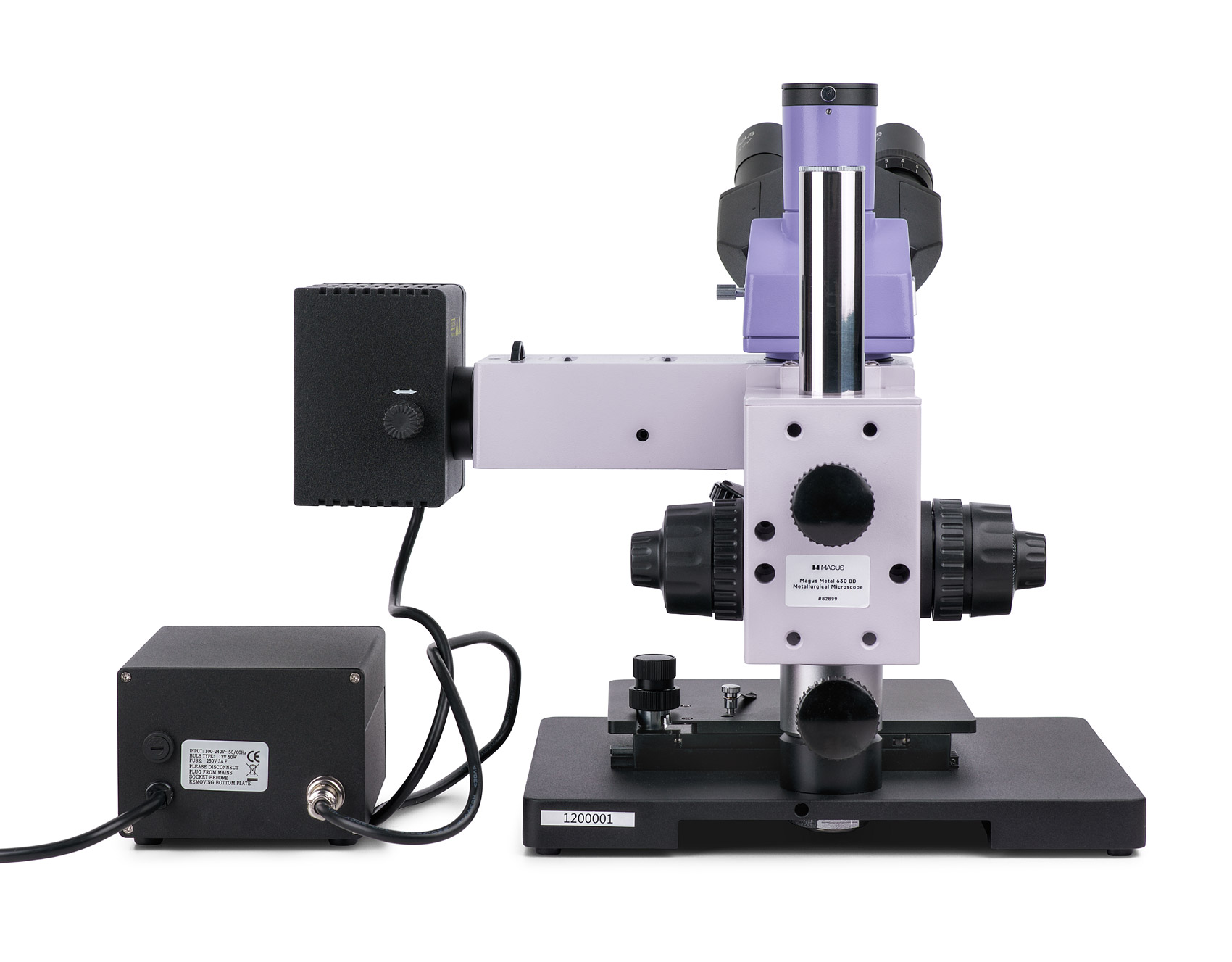

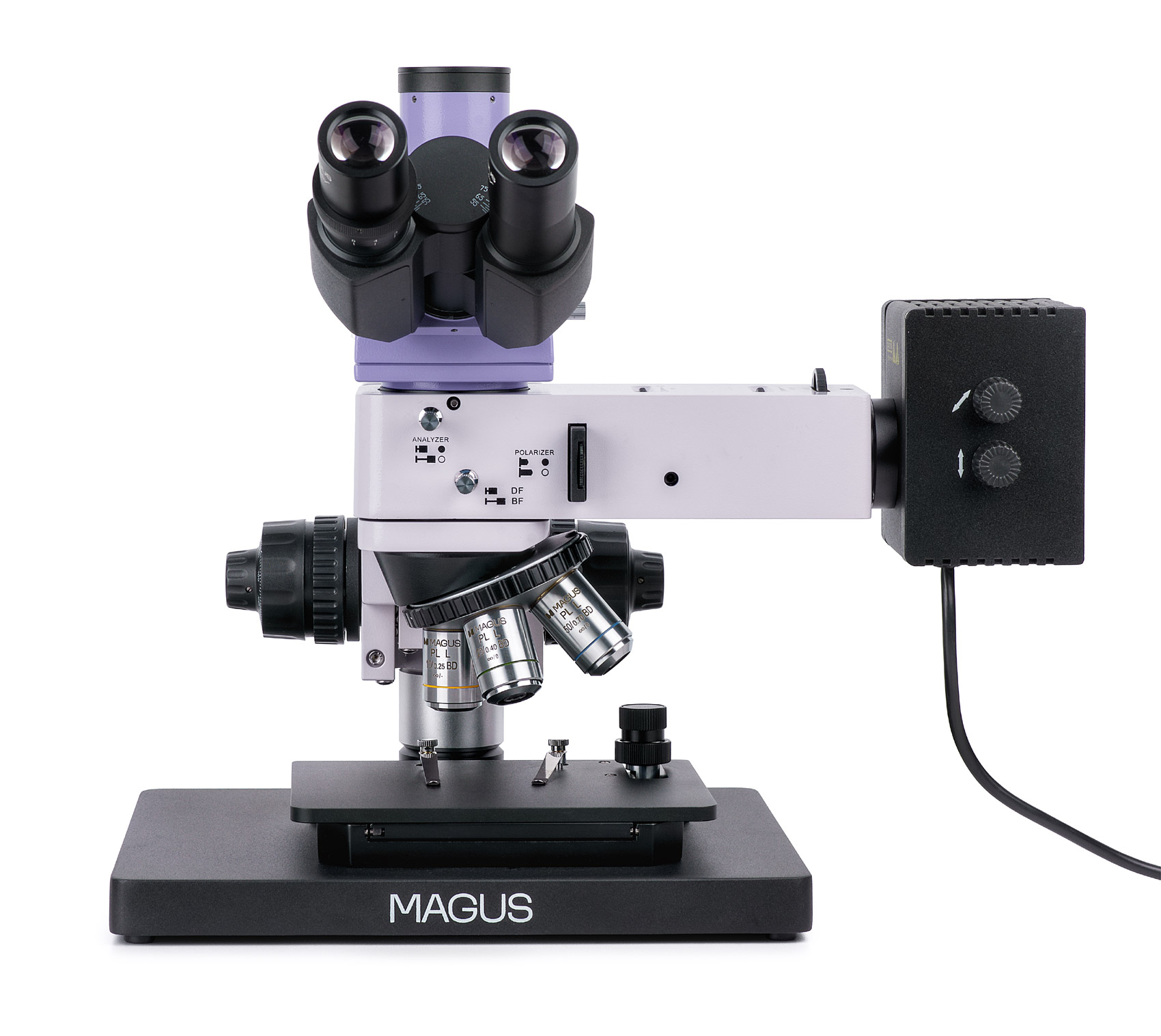

Микроскоп металлографический MAGUS Metal 630 BD

MAGUS Metal 630 BD – металлографический микроскоп в компактном исполнении, основная особенность которого – возможность работать с объектами любой геометрии и высоты. Он применяется для исследования в отраженном свете микроструктуры металлов, сплавов и полупроводников с использованием методов светлого поля, темного поля и поляризованного света. Микроскоп используется для выполнения рутинной и научно-исследовательской работы в лабораториях контроля качества, цехах промышленных предприятий, вузах.

Оптическая схема

В микроскопе предусмотрено использование цифровой камеры (нет в комплекте) – она устанавливается в отдельный вертикальный тубус тринокулярной визуальной насадки. Свет можно направить полностью или на камеру, или на окуляры, переключив делитель светового потока. На левом окулярном тубусе находится кольцо диоптрийной коррекции, визуальная часть насадки имеет удобный для работы наклон 30°.

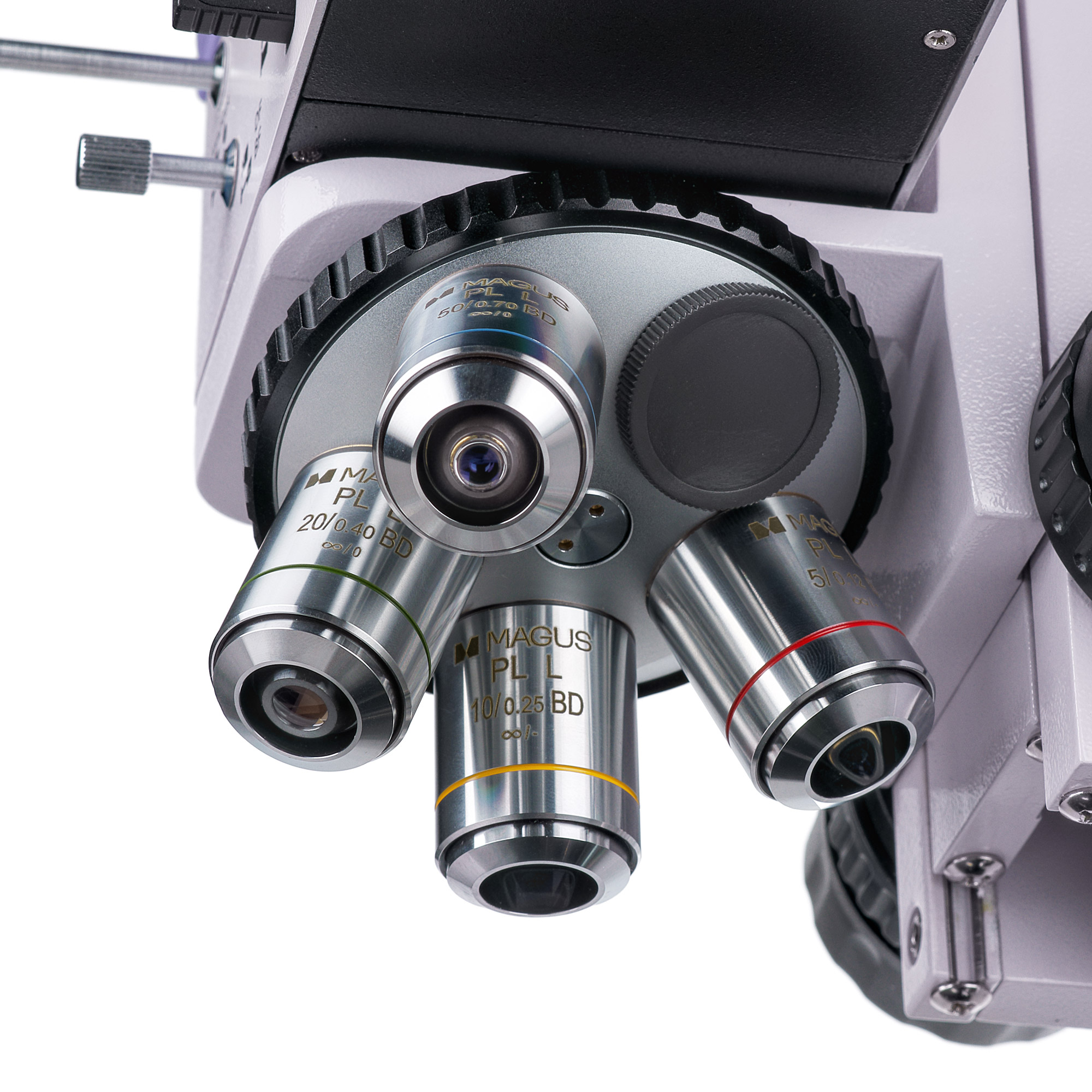

В комплектацию включены планахроматические объективы с увеличенным рабочим расстоянием, предназначенные для работы в светлом и темном поле. После их установки в револьвере остается одно свободное гнездо для дополнительного объектива.

Система освещения

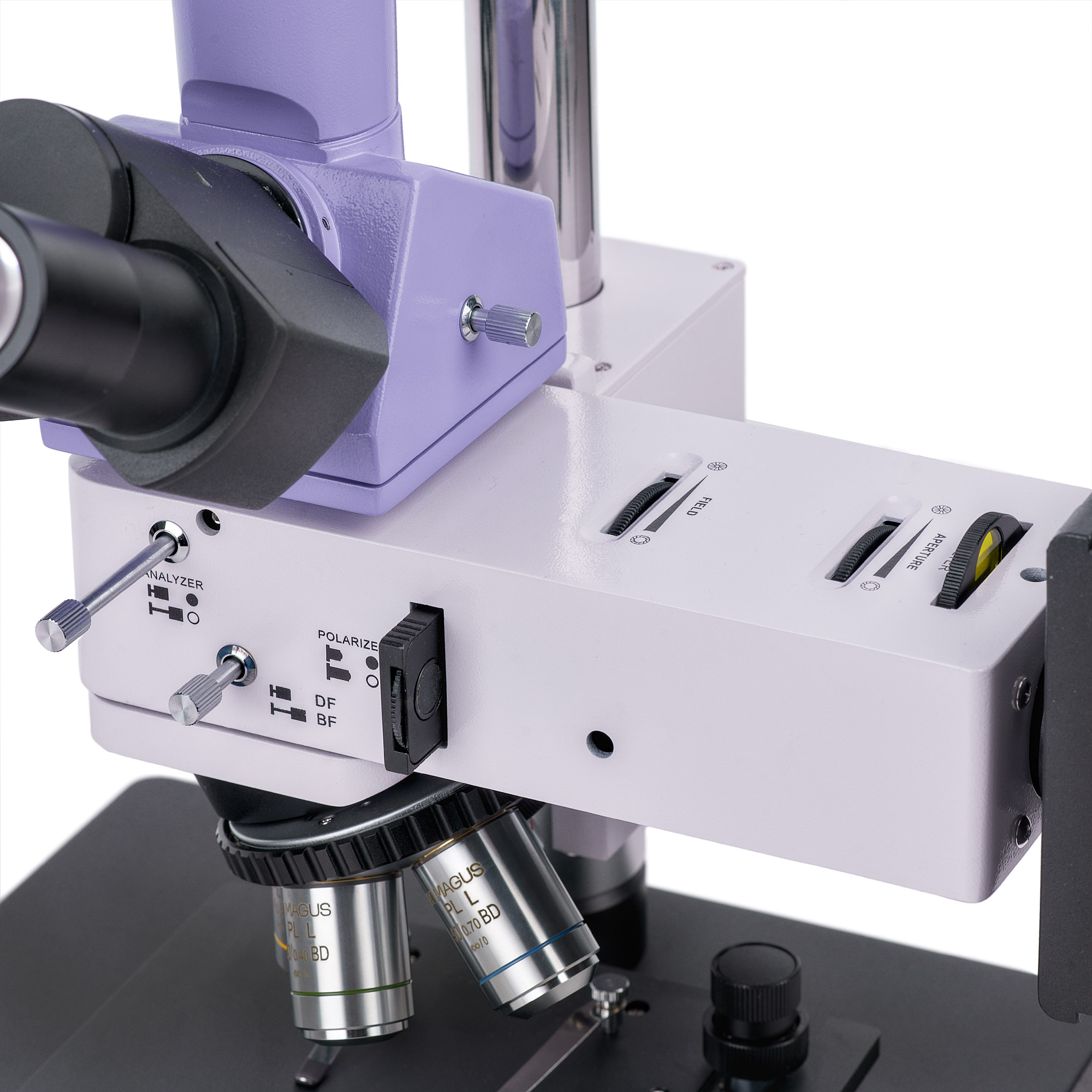

В осветителе отраженного света установлена 50-ваттная галогенная лампа, яркости которой хватает для результативной работы как в светлом, так и в темном поле. Освещение «теплого» спектра не утомляет глаза. Настройка освещения по методу Кёлера осуществляется регулировкой апертурной и полевой диафрагм. Дополнительным удобством является то, что диафрагмы и источник света можно отцентрировать. В осветительную систему отраженного света также входят встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля.

Механика

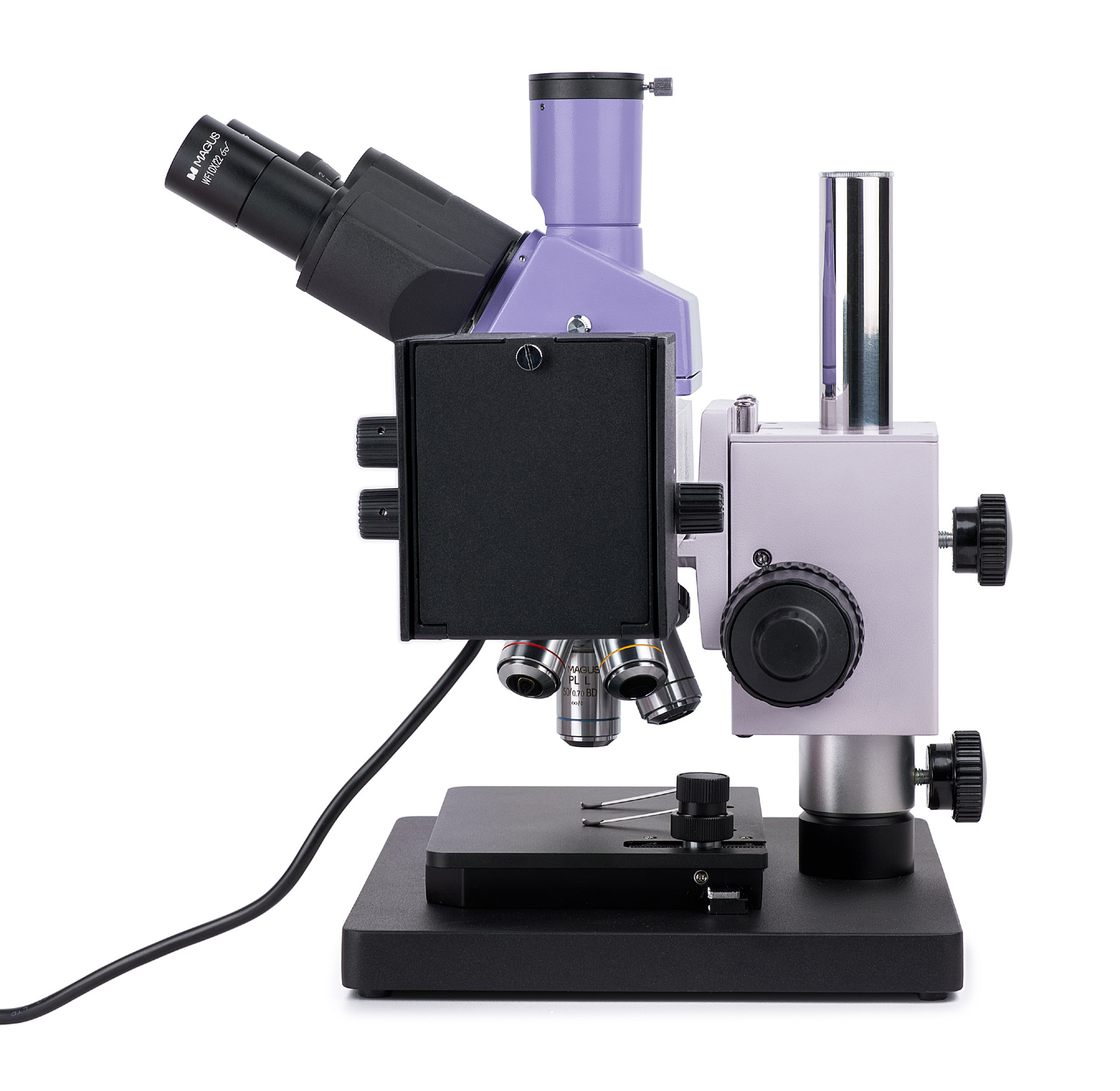

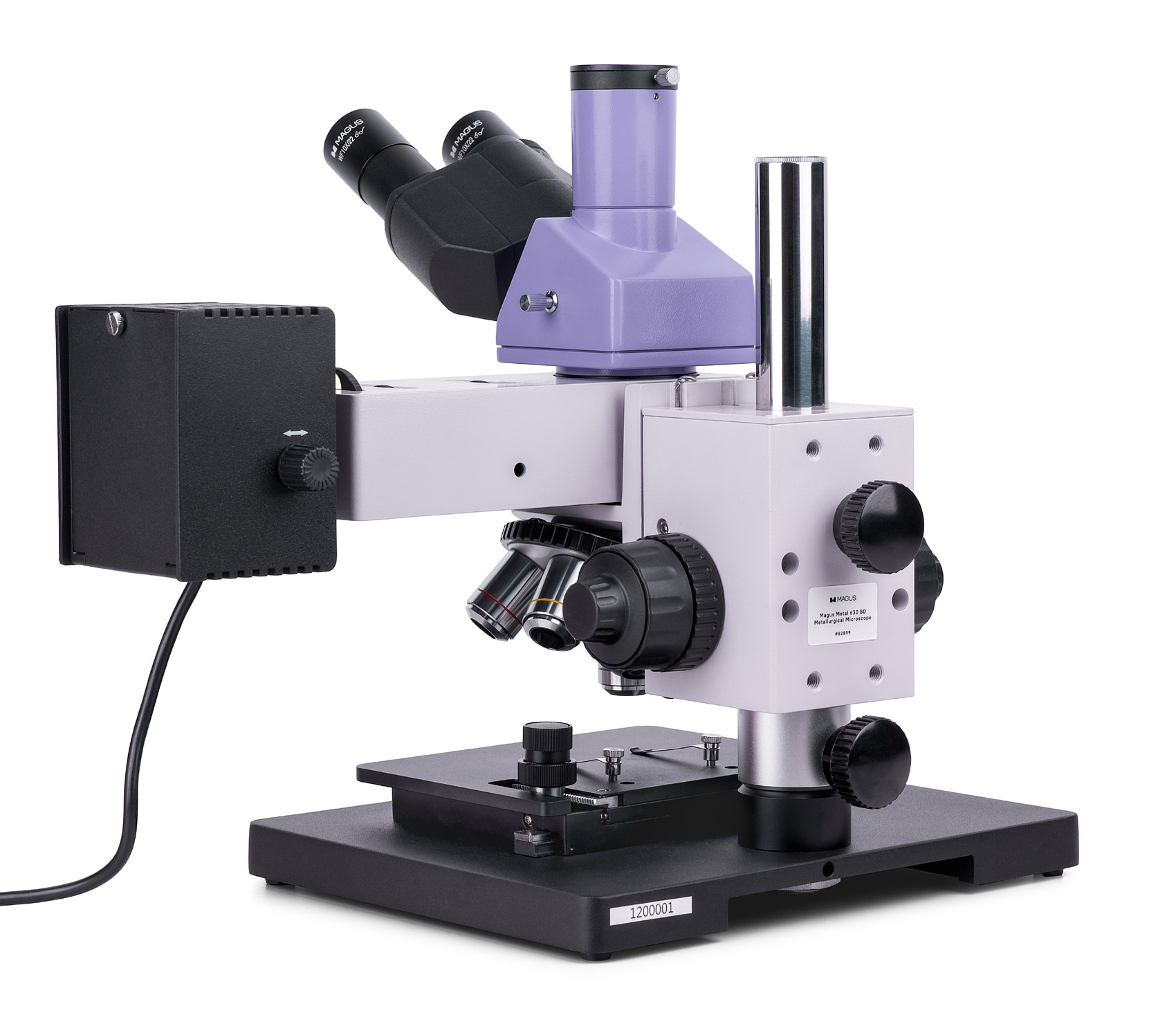

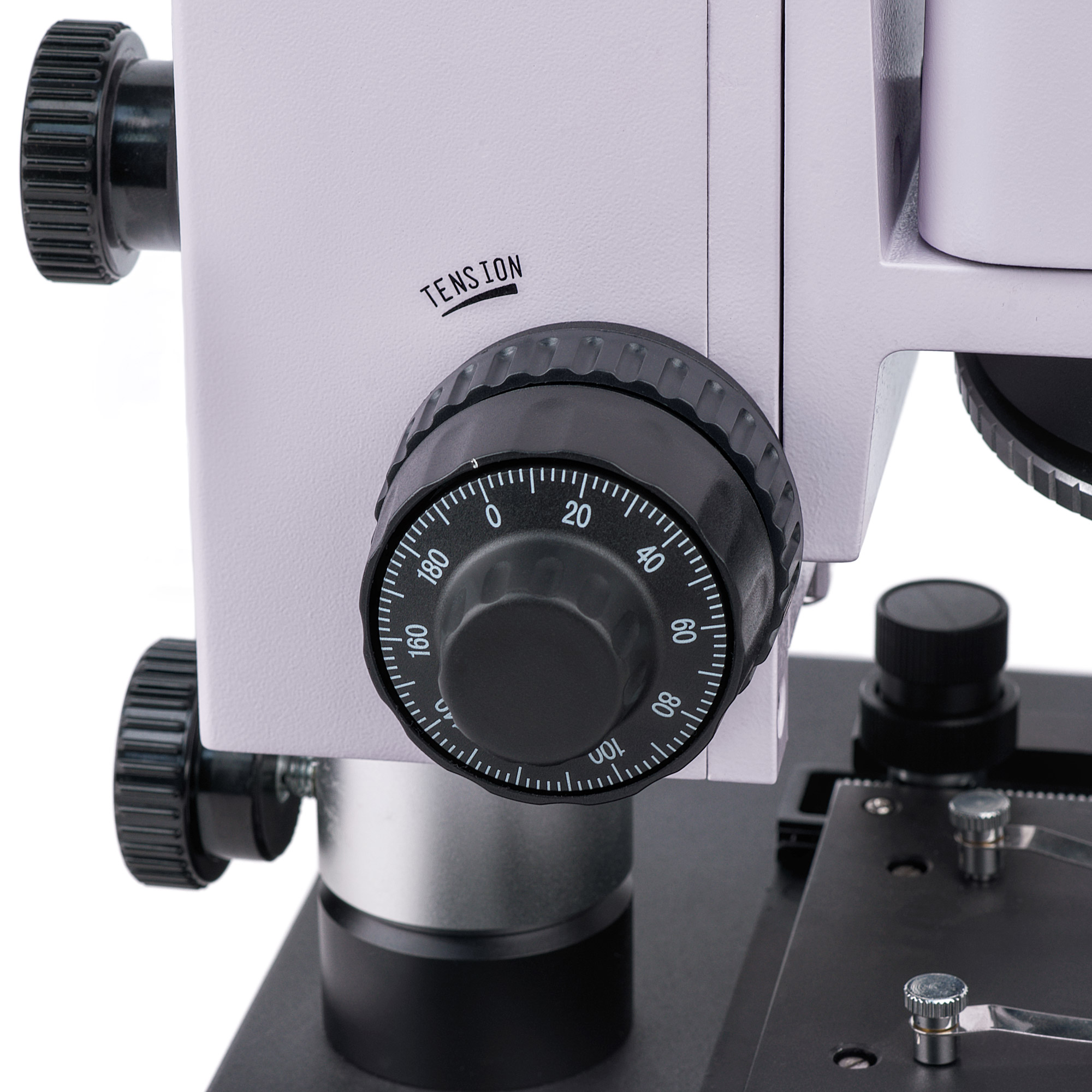

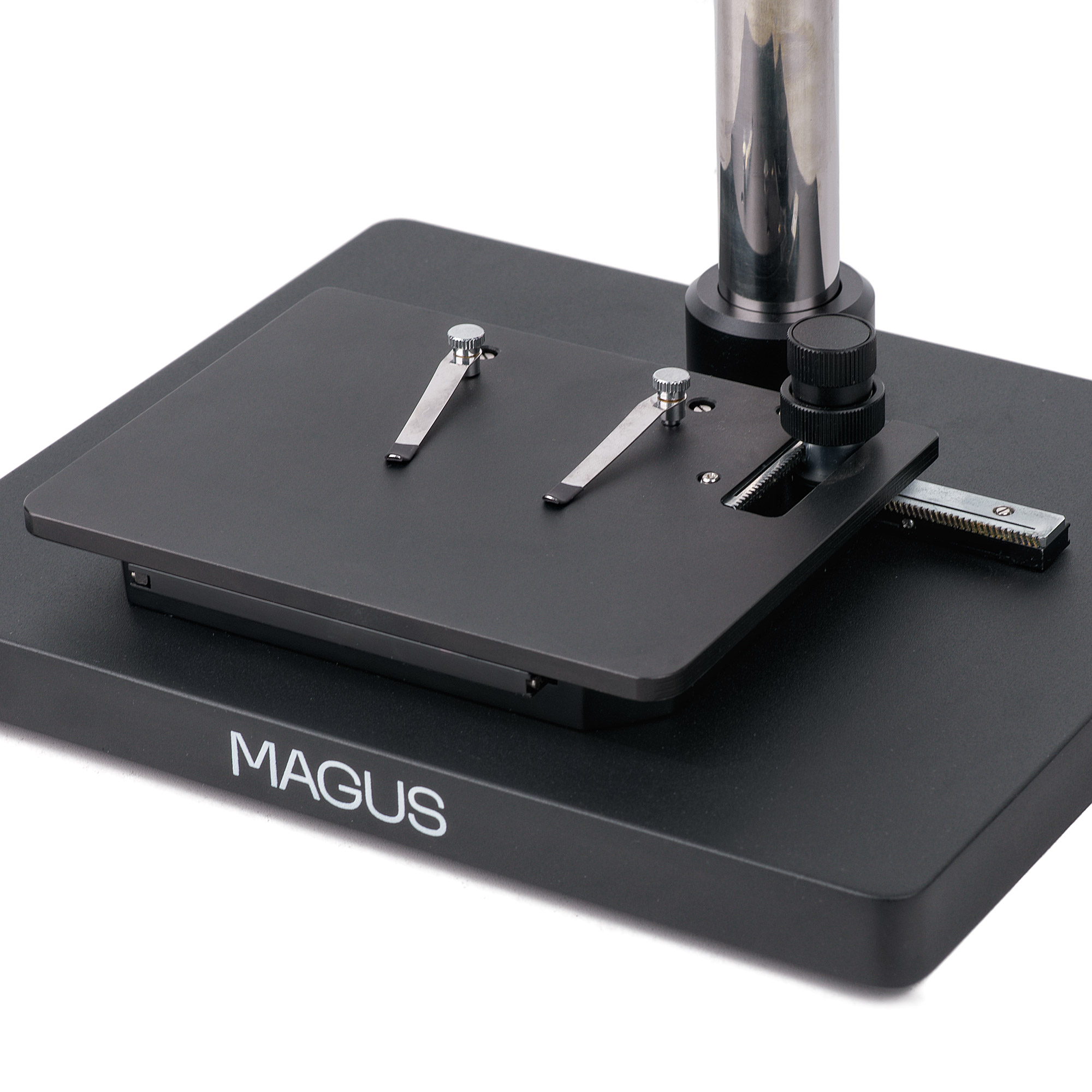

Вращение рукояток грубой и тонкой фокусировки осуществляется без усилий, ход механизмов плавный. Рукоятки расположены с двух сторон штатива коаксиально. Для грубой фокусировки есть регулировка жесткости. Небольшие образцы исследуются на предметном столике, но особая конструкция штатива позволяет работать даже с крупными объектами. Микроскоп компактный и без труда помещается в ограниченном пространстве, например в шкафах с полками высотой до 40 см.

Аксессуары

Микроскоп можно оснастить дополнительными аксессуарами: окулярами, объективами-планахроматами с маркировкой BD с увеличенным рабочим расстоянием, цифровыми камерами, калибровочными слайдами.

Основные особенности:
• Микроскоп отраженного света для работы в светлом и темном поле и в поляризованном свете
• Позволяет исследовать образцы любой геометрии и высоты, имеет компактные размеры для размещения в ограниченном пространстве
• Возможность установки цифровой камеры в отдельный канал визуализации, делитель светового потока с двумя положениями – 100/0 и 0/100
• Система освещения включает: центрируемые диафрагмы (полевую и апертурную), центрируемый источник света, устройство простой поляризации, устройство для работы в темном поле, набор светофильтров
• Галогенный источник света мощностью 50 Вт для работы как в светлом, так и в темном поле; настройка освещения по Кёлеру
• Установки дополнительных принадлежностей для расширения возможностей микроскопа

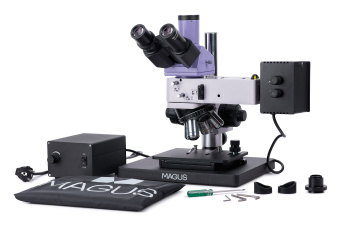

Комплектация:
• Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок питания
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Цифровая камера
• Калибровочный слайд
