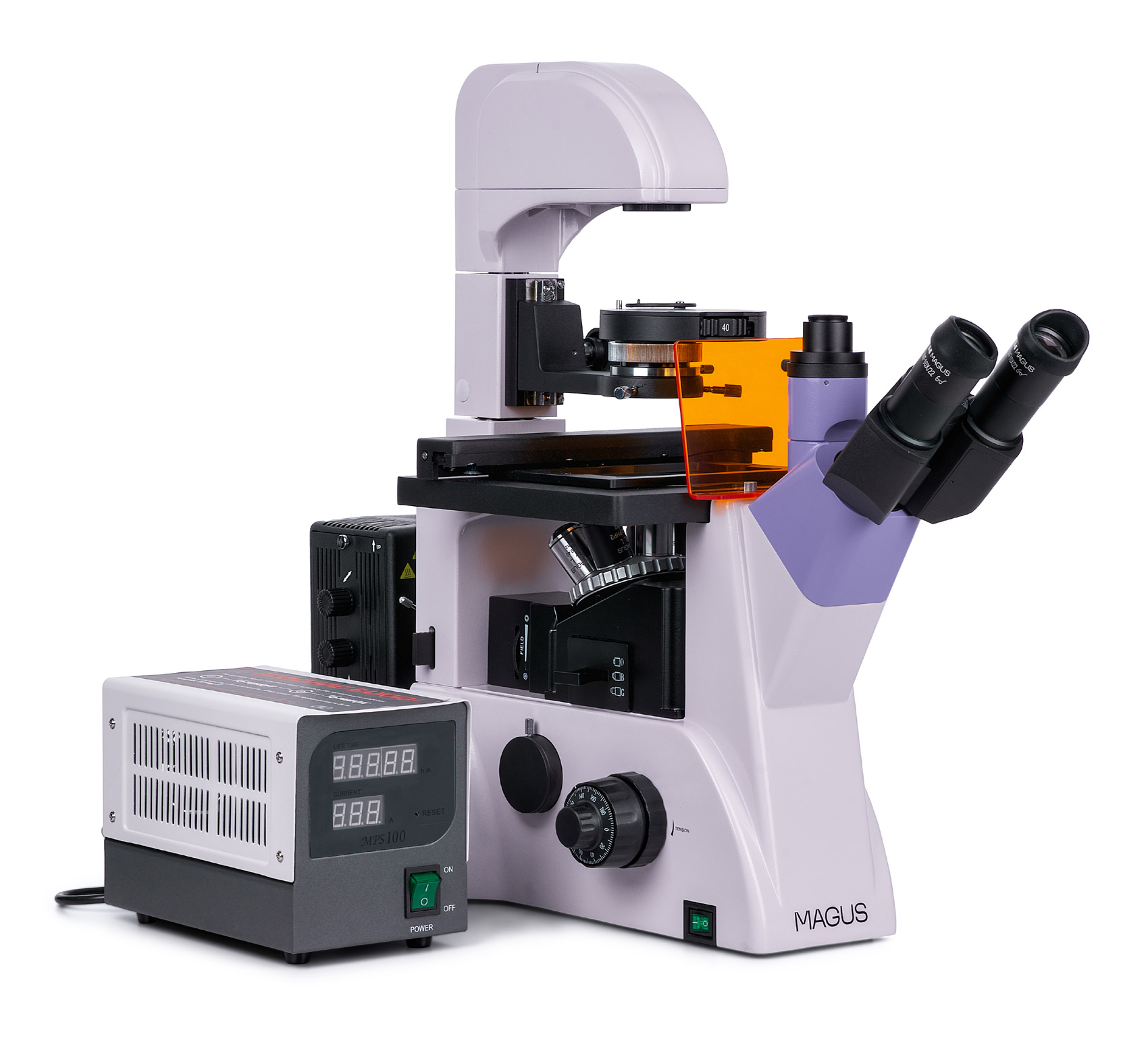

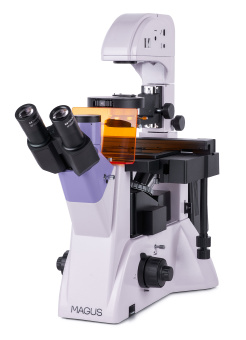

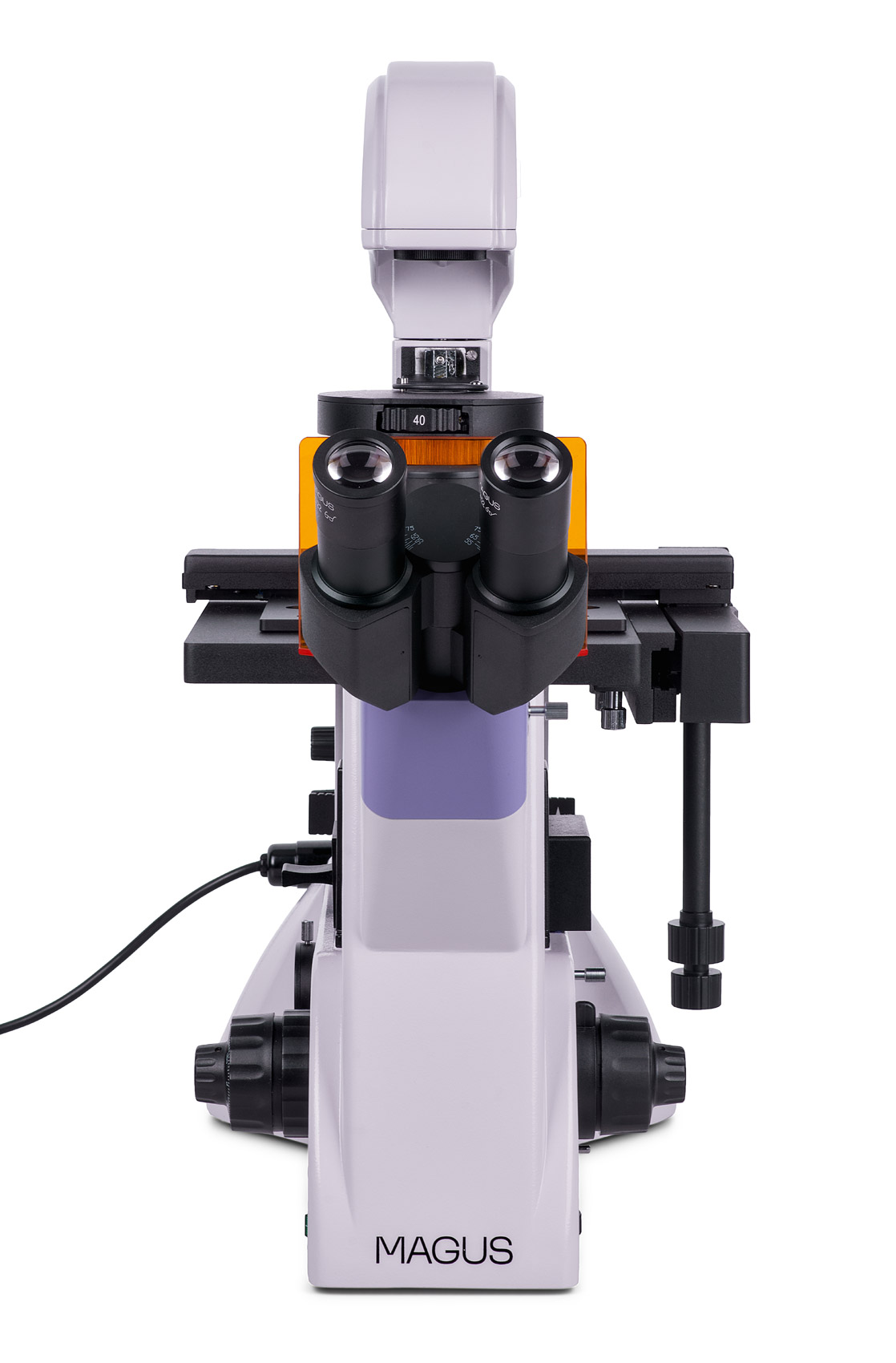

Микроскоп люминесцентный инвертированный MAGUS Lum V500

MAGUS Lum V500 – это инвертированный люминесцентный микроскоп, используемый для работы в свете видимой люминесценции (отраженный свет), а также в светлом поле и по методу фазового контраста (проходящий свет). Микроскоп позволяет исследовать образцы, помещенные в лабораторную посуду – чашки Петри, колбы и проч. Высота посуды может достигать 55 мм, а при отклонении штатива – 165 мм. Оптика скорректирована на толщину дна посуды, равную 1,2 мм. Возможности микроскопа подходят для решения задач специалистов, работающих в медицинской, фармакологической, биохимической и других сферах науки.

Оптическая схема

На микроскопе установлена классическая тринокулярная насадка. Окулярные тубусы можно поворачивать на 180°, чтобы адаптировать высоту взора под рост пользователя. Каналов визуализации два: один расположен на насадке и имеет деление светового потока 100/0 или 50/50, второй находится сбоку на корпусе – световой поток может быть перераспределен как 100/0 или 0/100. Таким образом, на микроскоп можно установить одновременно и цифровую камеру, и монитор (не включены в комплект).

Комплектация включает объективы-планахроматы с корректировкой на бесконечность: три объектива предназначены для исследований в светлом поле и по методу люминесценции, еще три – для фазово-контрастной микроскопии. Все объективы могут быть одновременно установлены на микроскоп, так как револьверное устройство имеет шесть свободных гнезд. Револьвер находится на штативе, под предметным столиком.

Система освещения

Для отраженного света применяется 100-ваттная ртутная лампа, находящаяся в фонаре. Так как фонарь эффективно отводит тепло, то повышенное тепловыделение лампы не оказывает негативного влияния на процесс исследований. Освещение ртутной лампой яркое, охватывает широкий спектр, подходит для работы с разными флуоресцентными красителями. Для люминесценции используются четыре фильтра: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

Источником проходящего света является галогенная лампа 30 Вт. Она создает «теплое» освещение, приятное для глаз и оптимально подходящее для длительной работы. Яркости освещения хватает для работы на каждом объективе. Фазово-контрастный конденсор, установленный на микроскопе, обеспечивает быструю и удобную смену метода исследования. Одно положение вращающегося диска соответствует свободному отверстию – это режим светлого поля. Три других положения предназначены для фазово-контрастного метода исследований на объективах 10х, 20х и 40х соответственно. Фазовые кольца центрируются.

В отраженном и проходящем свете можно проводить настройку освещения по методу Кёлера. Благодаря этому можно получить изображение в максимальном разрешении на каждом объективе, убрать из него ложные артефакты и виньетирование.

Механика

Конструкция предметного столика подразумевает установку держателей лабораторной посуды. В комплекте их четыре – каждый имеет свой размер. Перемещать посуду можно в двух направлениях по горизонтали, сам столик при этом остается неподвижным. Настройка фокуса проводится грубо и тонко – рукоятки расположены коаксиально с двух сторон штатива микроскопа. Ход грубой фокусировки может быть отрегулирован или заблокирован.

Аксессуары

Чтобы получить от микроскопа максимум, используйте дополнительные аксессуары: объективы, окуляры, цифровые камеры, калибровочные слайды.

Основные особенности:
• Методы исследований: в отраженном свете – люминесценция, в проходящем свете – светлое поле и фазовый контраст
• Инвертированная конструкция для изучения образцов, помещенных в лабораторную посуду; высота посуды должна быть не более 55 мм (или 165 мм при отклоненном штативе), толщина дна – 1,2 мм
• Два источника освещения: отраженного – ртутная лампа 100 Вт, проходящего – галогенная лампа 30 Вт
• Возможность настройки освещения по методу Кёлера для проходящего и отраженного света
• Четыре фильтра возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Два канала визуализации – для цифровой камеры и монитора: один расположен в насадке (деление света 100/0 или 50/50), другой находится сбоку на корпусе (деление света 100/0 или 0/100)
• Неподвижный предметный столик, четыре держателя лабораторной посуды под посуду разного размера
• Планахроматические объективы на бесконечность: три для светлого поля и люминесценции и три для фазового контраста; фазово-контрастный конденсор по типу вращающегося диска

Комплектация:
• Штатив с источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок (2 шт.)
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель лабораторной посуды (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Блок поджига ртутной лампы
• Светофильтр
• Сетевой шнур питания (2 шт.)
• Кабель питания фонаря ртутной лампы
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Цифровая камера
• Калибровочный слайд
• Монитор
