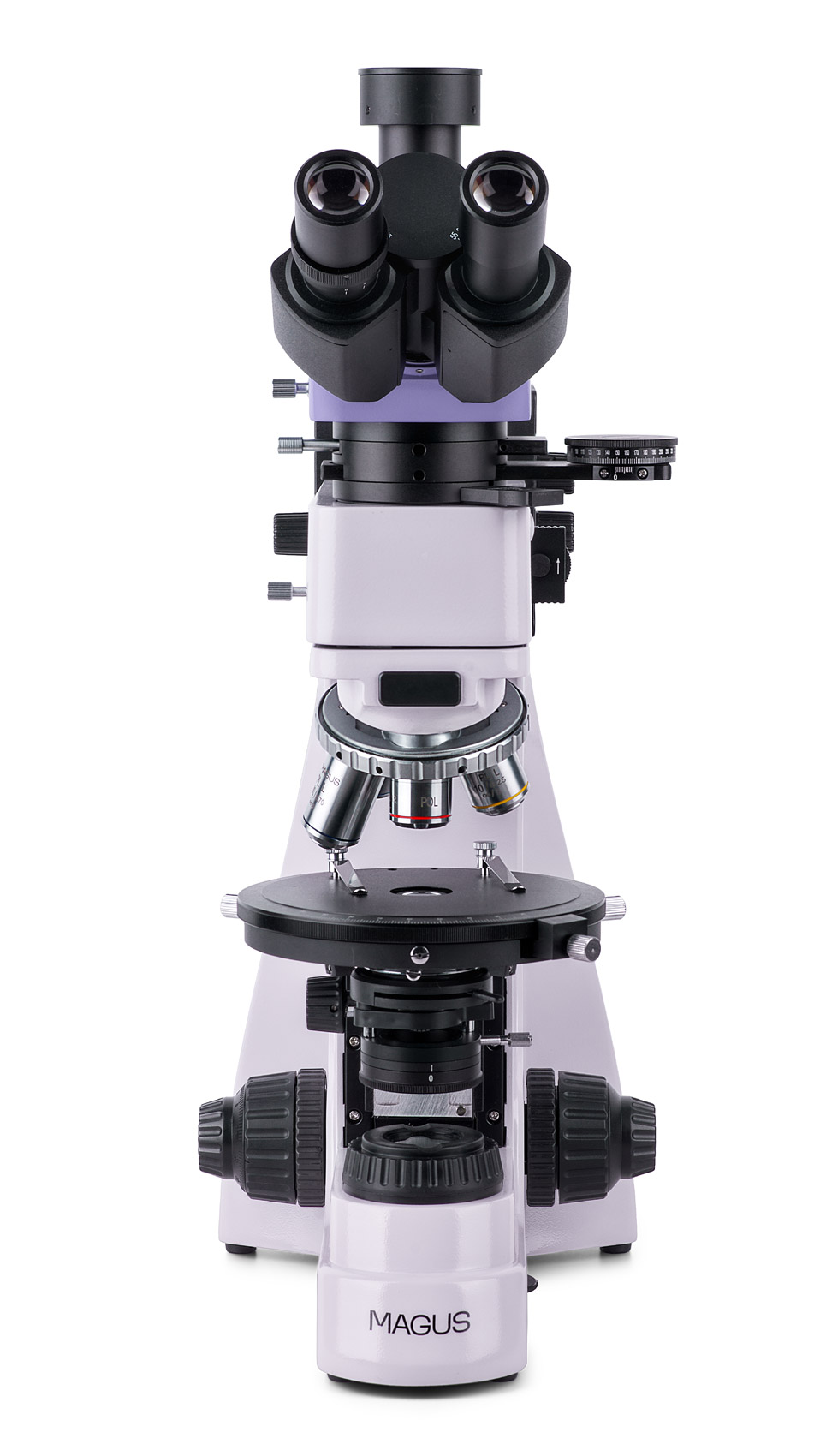

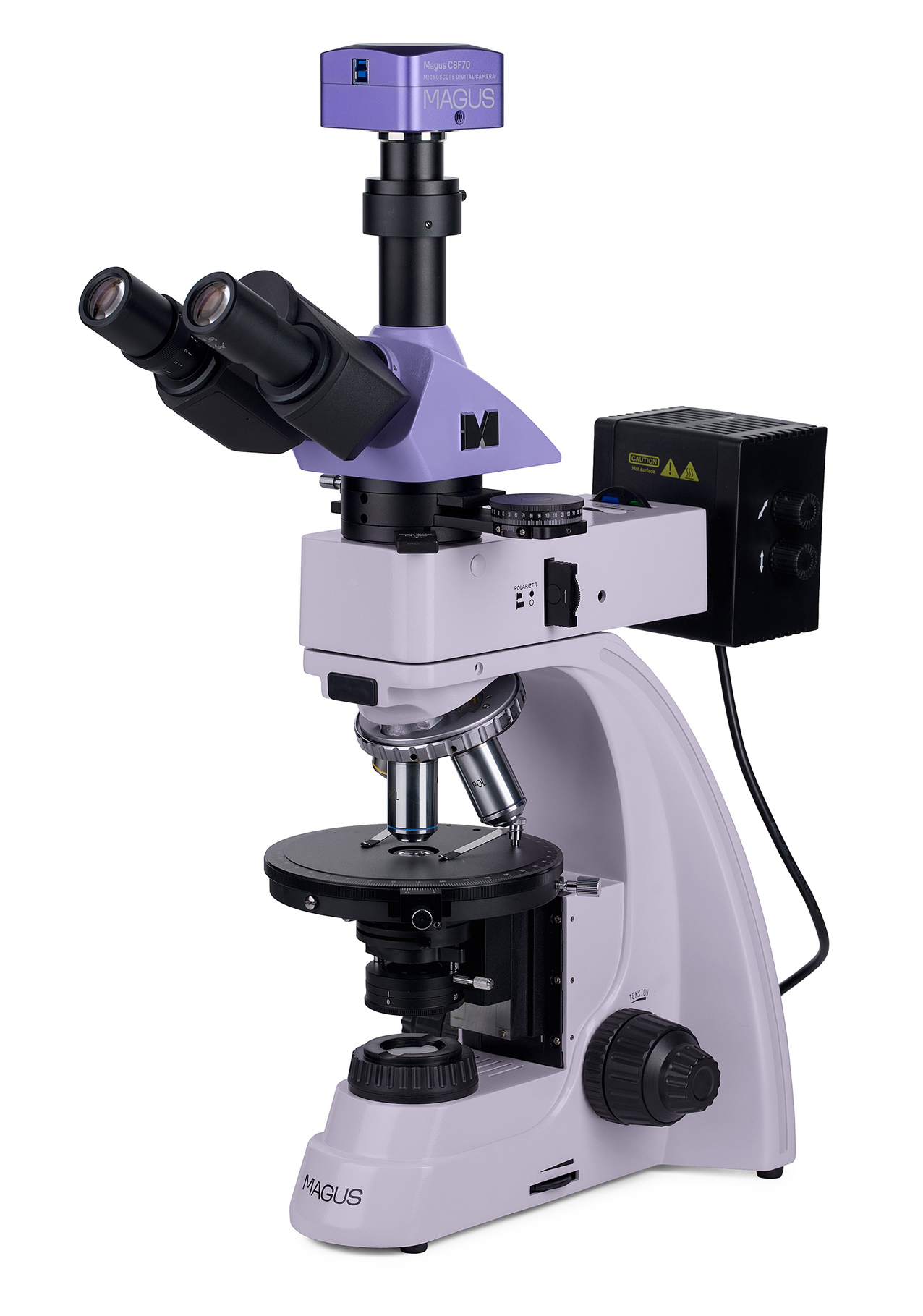

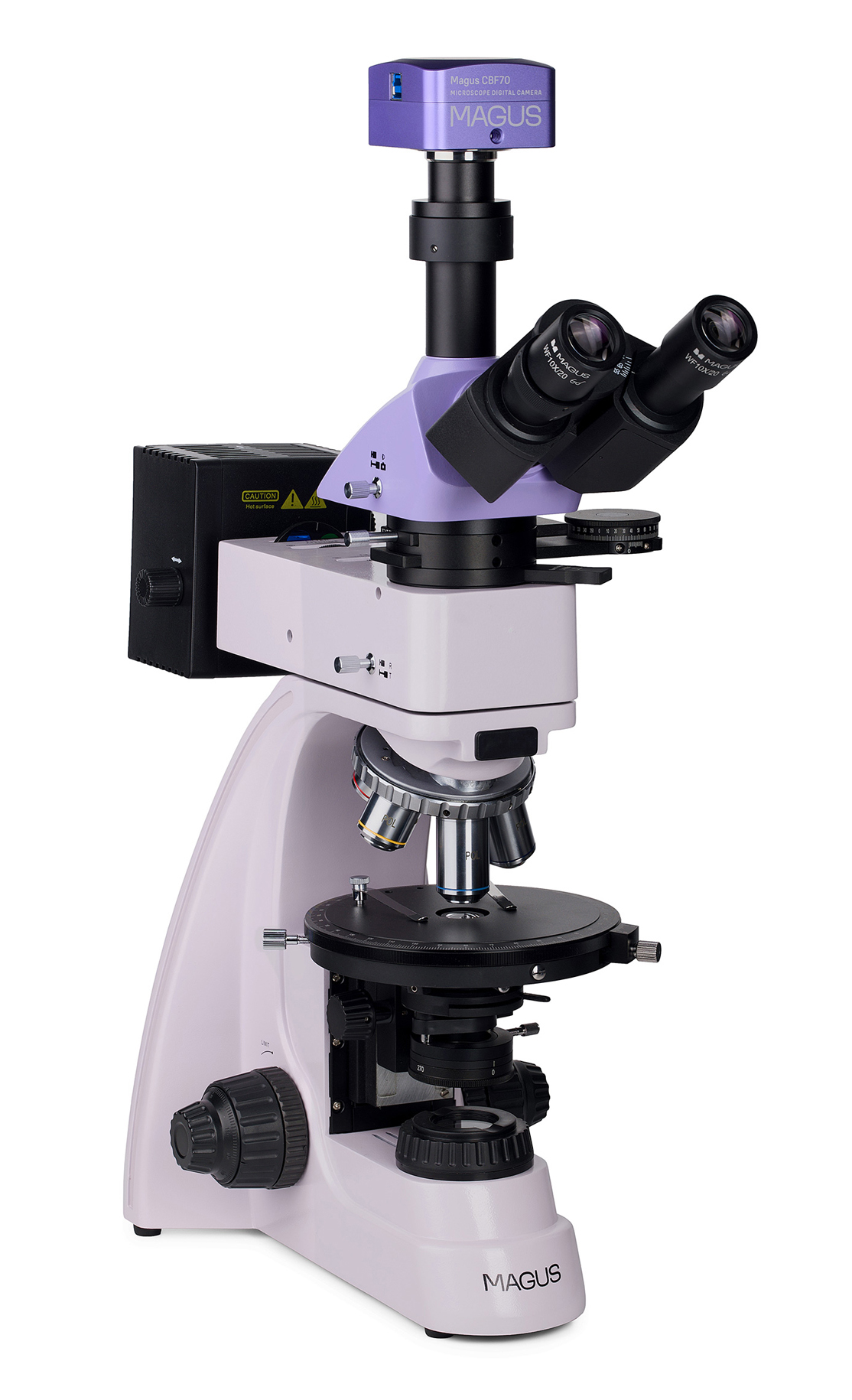

Микроскоп поляризационный цифровой MAGUS Pol D850

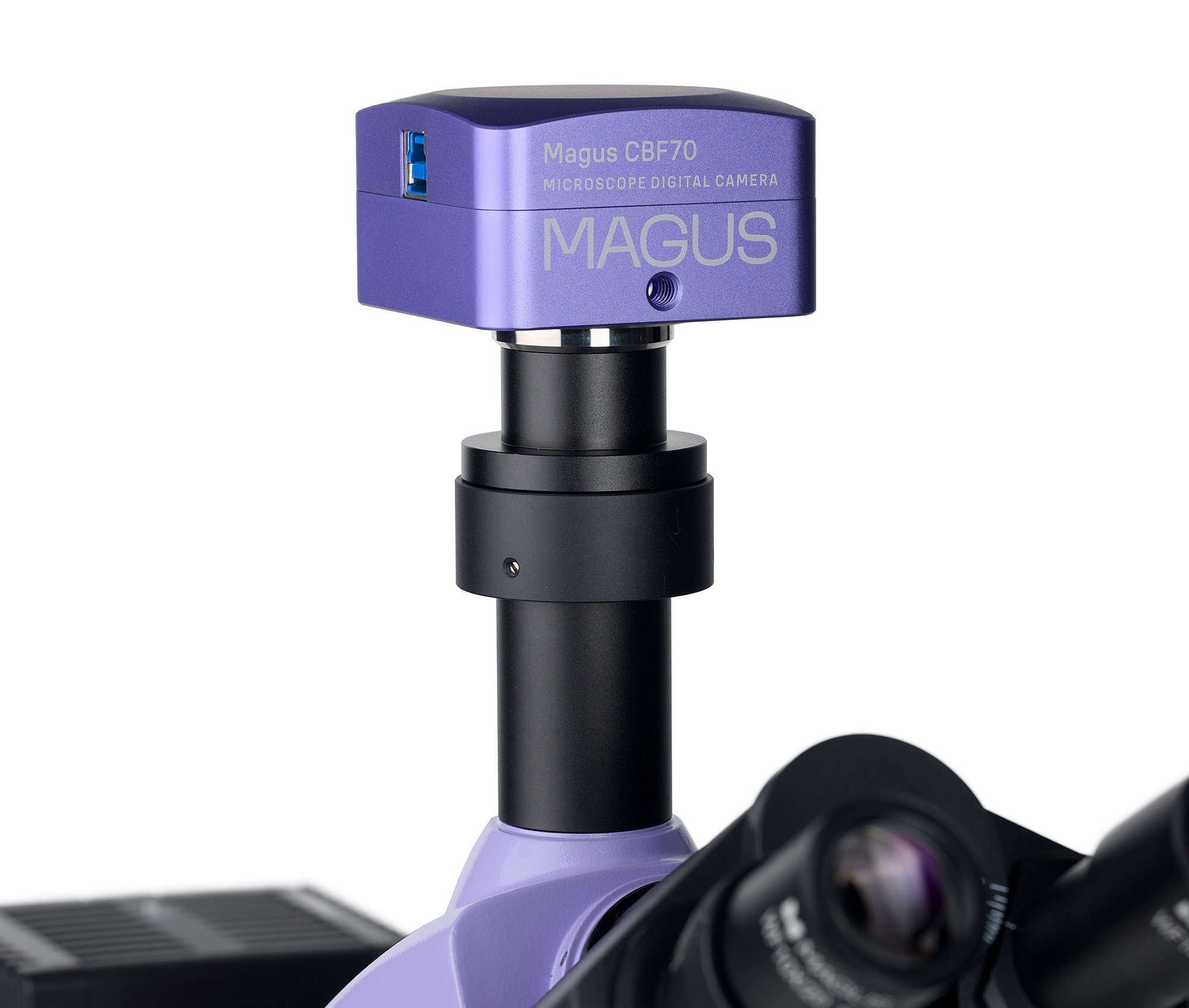

Микроскоп предназначен для исследования объектов в поляризованном и обычном свете. В проходящем свете изучают геологические шлифы, тонкие анизотропные биологические и полимерные объекты. В отраженном свете исследуют непрозрачные аншлифы с отполированной одной стороной. Толщина аншлифа произвольная, обычно 5–10 мм. Микроскоп позволяет изучать непрозрачные объекты толщиной до 15 мм. Для формирования изображения поляризационный микроскоп использует оптическое свойство двойного лучепреломления анизотропных объектов. Плоско-поляризованный свет при прохождении через анизотропный образец расщепляется на два луча и меняет плоскость поляризации. Анализатор приводит колебания лучей в одну плоскость, где они интерферируют. Яркое высококонтрастное изображение меняет цвет при вращении столика. Объективы микроскопа свободны от внутренних напряжений. В промежуточном тубусе установлены анализатор и линза Бертрана, есть слот для установки компенсаторов. Микроскоп используется в кристаллографии, петрографии, минералогии, криминалистике, медицине и других областях науки. **Цифровая камера** MAGUS CBF70 – научная камера с разрешением 21 Мпикс и матрицей 4/3" для работы по методу светлого поля. Камера формирует реалистичное изображение в разрешении 5280x3956 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 49, 115 или 240 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. Камера оснащена интерфейсом USB 3.2 Gen 2 (Type-C). Скорость передачи данных в 20 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах. **Визуальная насадка** Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровые устройства захвата изображения устанавливаются в вертикальный тубус канала визуализации. Переключатель светового потока направляет 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе. **Револьверное устройство** Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. В свободное гнездо револьвера лаборант устанавливает дополнительный объектив, который позволит получить еще одно увеличение. Конструкция револьвера с наклоном к штативу («от наблюдателя») освобождает пространство в передней части предметного столика, и пользователь видит объектив, который ввел в ход лучей. Гнезда револьвера центрируются, чтобы совместить оптическую ось объектива и микроскопа. **Объективы** Объективы-планахроматы на бесконечность сконструированы специально для исследований в поляризованном свете: оптика без напряжения гарантирует, что двойное лучепреломление исходит от образца, а не оптических элементов. Объективы рассчитаны на работу без покровного стекла. **Фокусировка** Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части штатива по обеим сторонам. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. Конструкция механизма фокусировки предусматривает быструю настройку микроскопа после смены объекта исследования. Для этого с левой стороны расположена рукоятка блокировки грубой фокусировки. Вращением кольца с правой стороны настраивается комфортная жесткость хода грубой фокусировки. **Предметный столик** Предметный столик вращается на 360° для наблюдения за изменением цвета образца при скрещенных поляризаторе и анализаторе. На столик нанесена градуировка угла поворота. С помощью нониуса измерения проводятся с точностью до 0,1°. Конструкция столика предусматривает центрировку с помощью двух винтов, поскольку анализ анизотропного объекта в поляризованном свете требует точного совпадения оси вращения столика с оптической осью микроскопа. **Источники света** В осветителях отраженного и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. **Осветительная система отраженного света** Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор вращается на 360°, нониусная шкала анализатора для точности выставления угла. Набор светофильтров поможет правильно настроить цветопередачу. **Осветительная система проходящего света** Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с регулируемой апертурной диафрагмой и откидной линзой Лазо реализуют настройку освещения по Кёлеру. Числовая апертура конденсора 1,25. Поляризатор вращается в диапазоне 0–360°, на шкале нанесены отметки четырех углов поворота 0°, 90°, 180°, 270° относительно анализатора. Анализатор вращается на 360°, нониусная шкала анализатора для точности выставления угла. **Освещение по Кёлеру в отраженном и проходящем свете** Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются. **Наблюдение объектов в поляризованном свете** В промежуточной насадке расположены анализатор, линза Бертрана и слот для установки компенсаторов. Анализатор вводится в ход лучей для наблюдения объектов в поляризованном свете. При вращении поляризатора и анализатора изменяется угол поляризации. Взаимоперпендикулярное положение достигается при выставлении обоих поляфильтров в положение «0». При вращении стола микроскопа наблюдается изменение преломления света образцом в зависимости от угла поляризации. С помощью линзы Бертрана проводятся коноскопические исследования. Компенсаторы используются для усиления контраста объектов со слабым двулучепреломлением. **Аксессуары** Для микроскопа разработана линейка аксессуаров. Дополнительные объективы примеряются для исследований объектов размером до 0,32 мкм. Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы. Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени. Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры. **Основные особенности микроскопа:** * Исследования прозрачных и непрозрачных анизотропных объектов в поляризованном и обычном свете * Мощные 30-ваттные галогенные осветители проходящего и отраженного света для яркого естественного освещения * Линза Бертрана для коноскопии и ортоскопии, компенсаторы, освещение по Кёлеру в проходящем и отраженном свете * Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры; световой поток переключается 100/0 и 0/100 * Планахроматические объективы без внутренних напряжений не вносят ложные оптические эффекты в изображение * Удобная центровка гнезд револьверного устройства и предметного столика * Вращаемый круглый предметный столик с нониусом для точного измерения угла поворота * Большой выбор дополнительных аксессуаров **Основные особенности камеры:** * Научная камера для работы в светлом поле на объективах 4х, 10х, 20х и 40х * Разрешение 21 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей * 49, 115 или 240 кадров в секунду в зависимости от разрешения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания * Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам * Интерфейс USB 3.2 Gen 2 для быстрой передачи данных без зависаний и рывков * Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров **Комплектация** * Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) * Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов * Осветитель отраженного света – насадка с фонарем лампы * Тринокулярная визуальная насадка * Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов * Компенсаторы: λ компенсатор, λ/4 компенсатор, кварцевый клин * Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм * Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм * Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,6 (подпружиненный) WD 3,98 мм * Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,7 (подпружиненный) WD 2,03 мм * Окуляр 10x/20 мм (2 шт.) * Окуляр 10х/20 мм с перекрестьем * Адаптер C-mount 1х * Ключ-шестигранник * Сетевой шнур питания * Пылезащитный чехол * Инструкция по эксплуатации и гарантийный талон **Поставляются по дополнительному заказу:** * Окуляр 10х/20 мм со шкалой. Цена деления шкалы 0,1 мм * Окуляр 16х/11 мм (2 шт.) * Окуляр 20х/11 мм (2 шт.) * Объектив-планахромат, рассчитанный на бесконечность: PL 2,5x/0,07 WD 11 мм * Объектив-планахромат, рассчитанный на бесконечность: PL 50x/0,7 (подпружиненный) WD 3,67 мм * Объектив-планахромат, рассчитанный на бесконечность: PL 80x/0,8 (подпружиненный) WD 1,25 мм * Объектив-планахромат, рассчитанный на бесконечность: PL100x/0,85 (подпружиненный) WD 0,4 мм * Препаратоводитель * Калибровочный слайд
