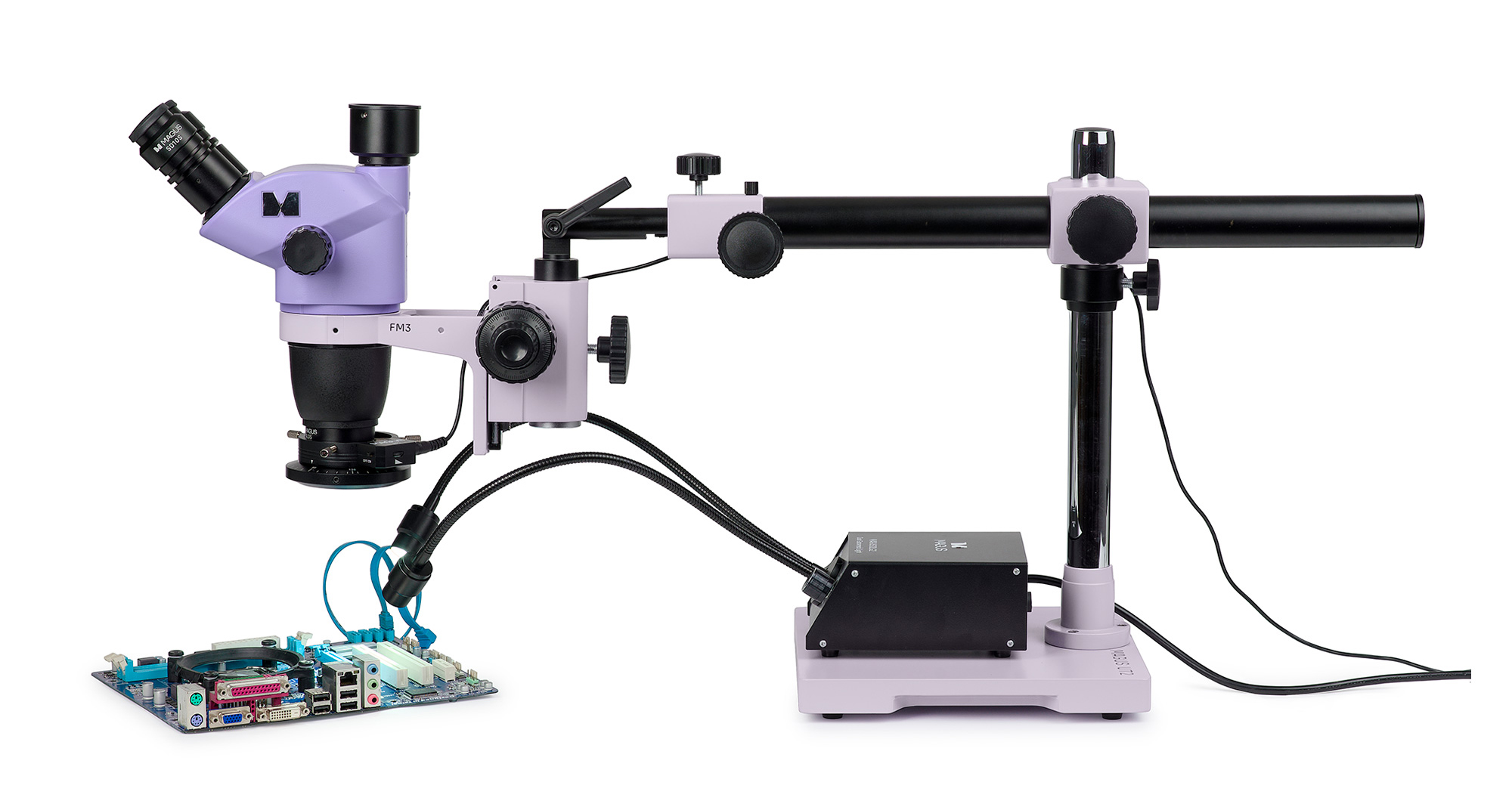

Микроскоп стереоскопический цифровой MAGUS Stereo D8TR для ремонта и пайки

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.
Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.2 Gen 2 и выводит изображение на экран компьютера. Скорость передачи данных в 20 раз выше, чем у камер с интерфейсом USB 2.0.

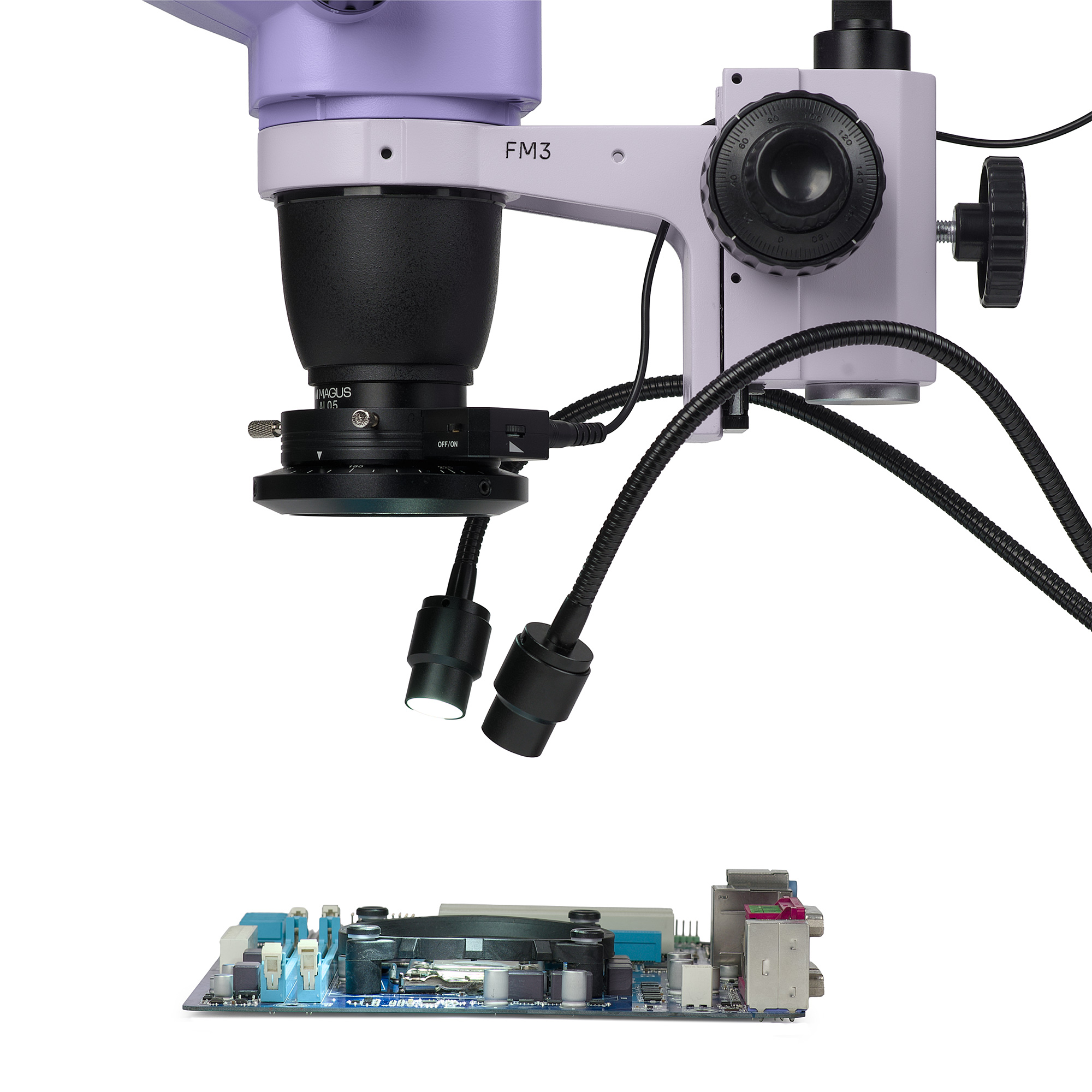

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера

Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 21 Мпикс на однократном C-Mount адаптере реализует необходимое разрешение при работе со стереоскопическим микроскопом, а матрица размером 4/3" выведет на экран максимально возможное поле зрения. При минимальном увеличении микроскопа поле зрения на экране компьютера составит 53,5x37 мм.

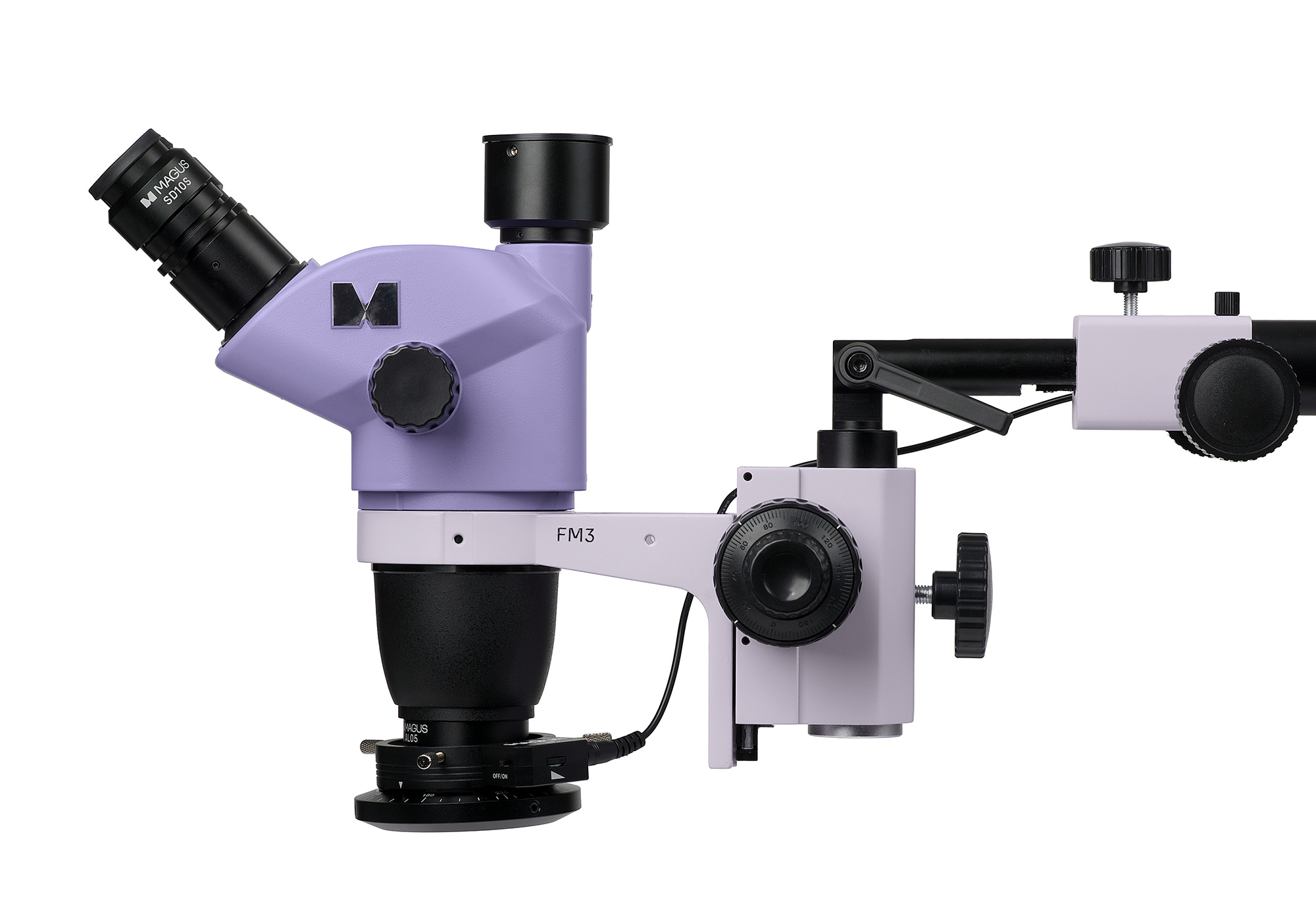

Оптическая голова

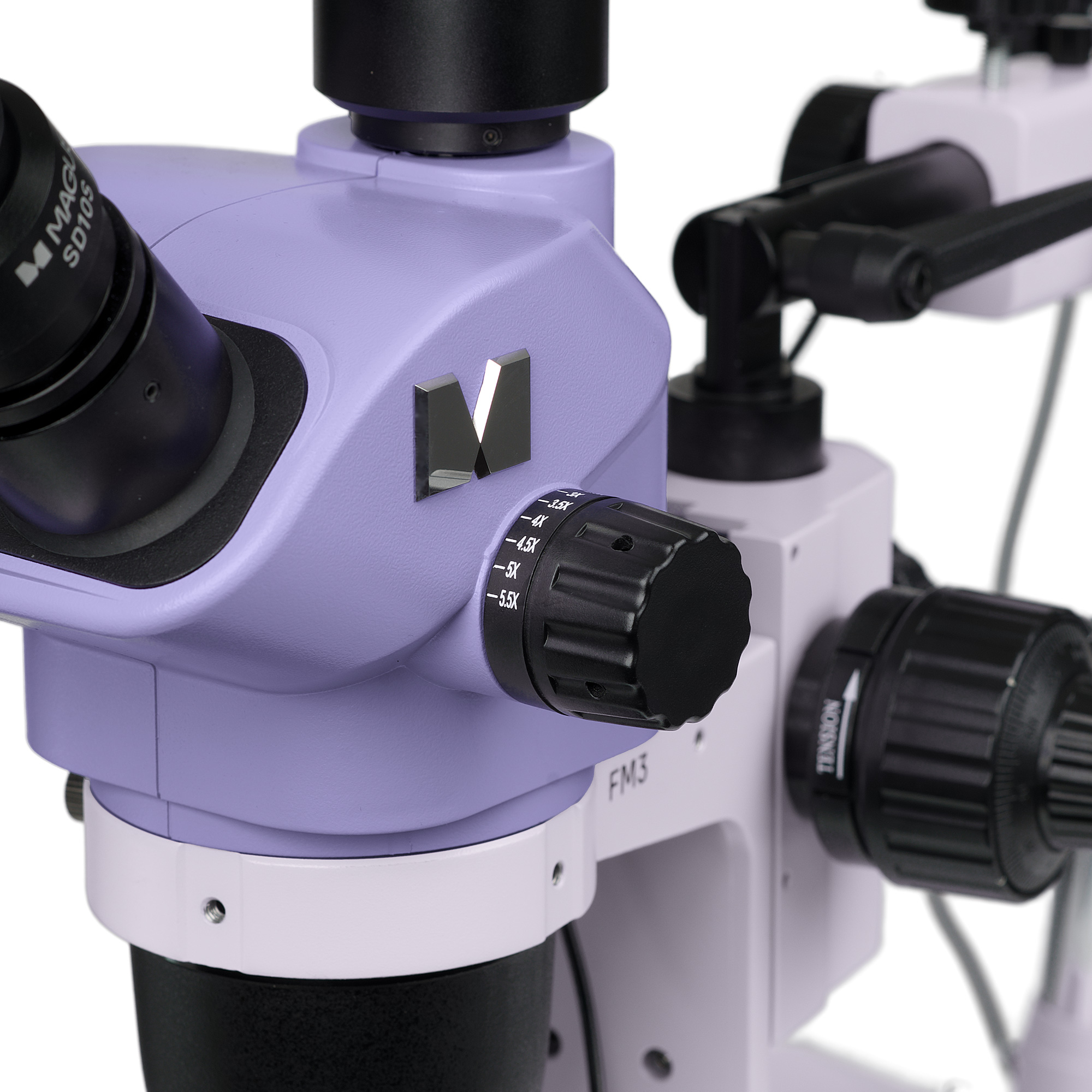

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Осветители

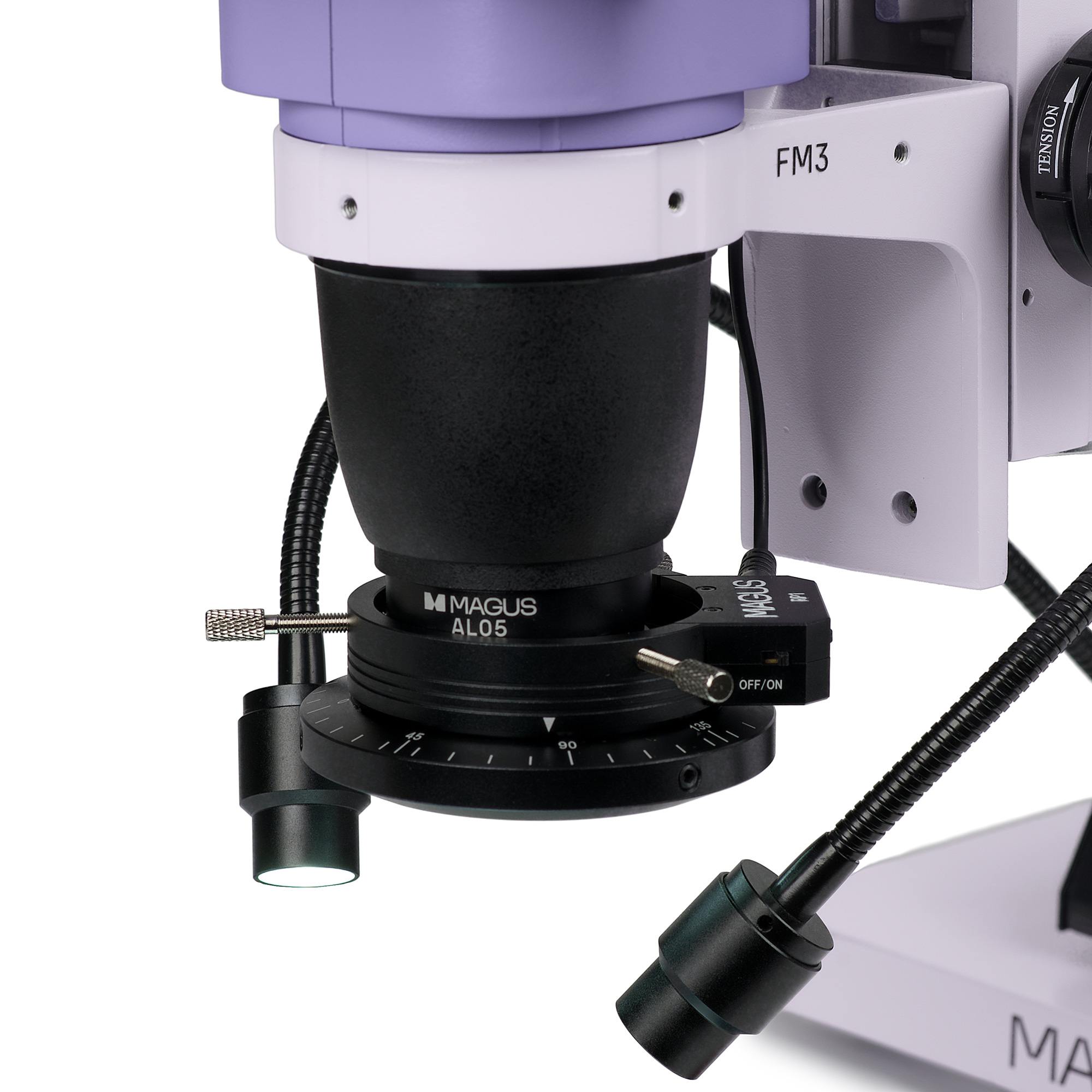

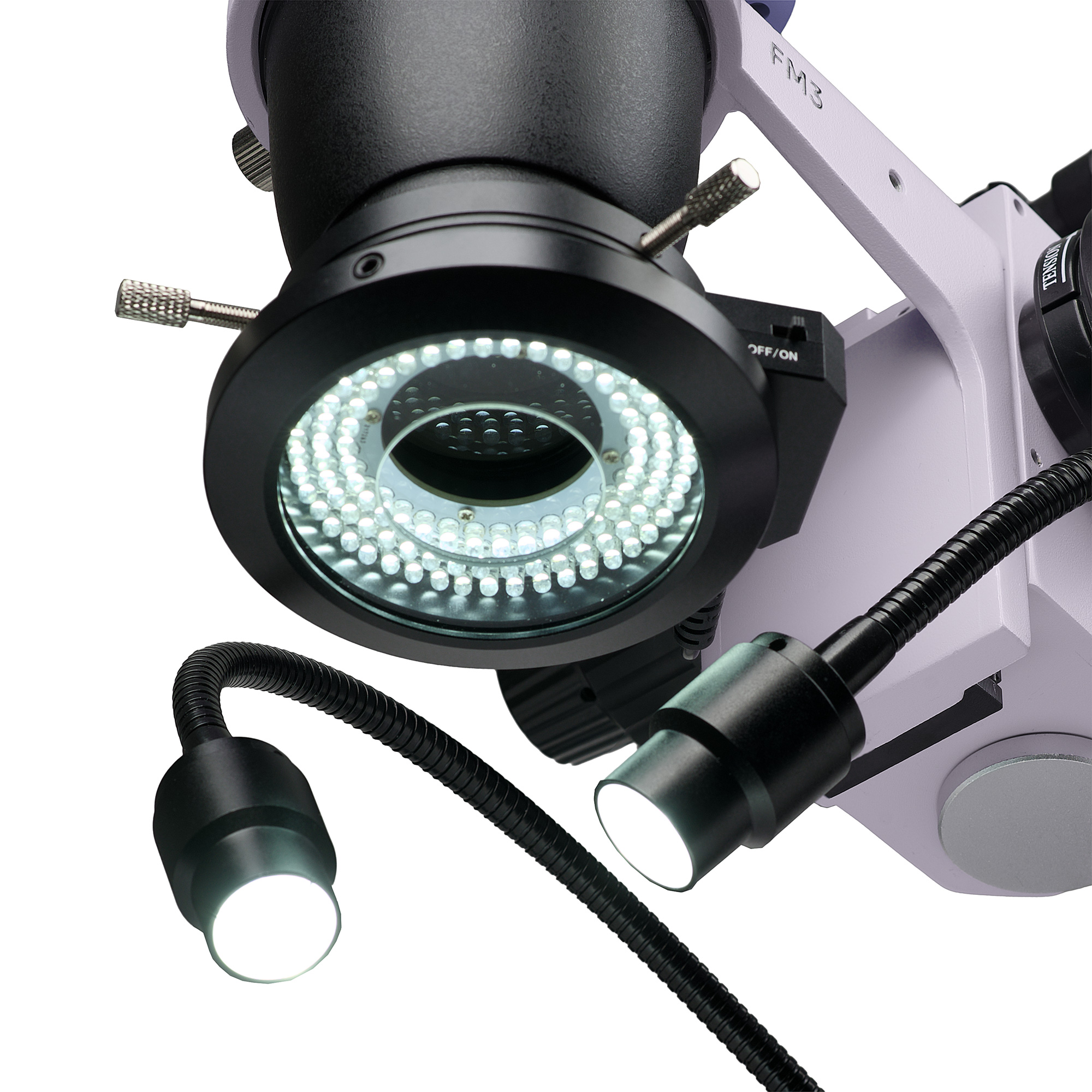

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

Штатив

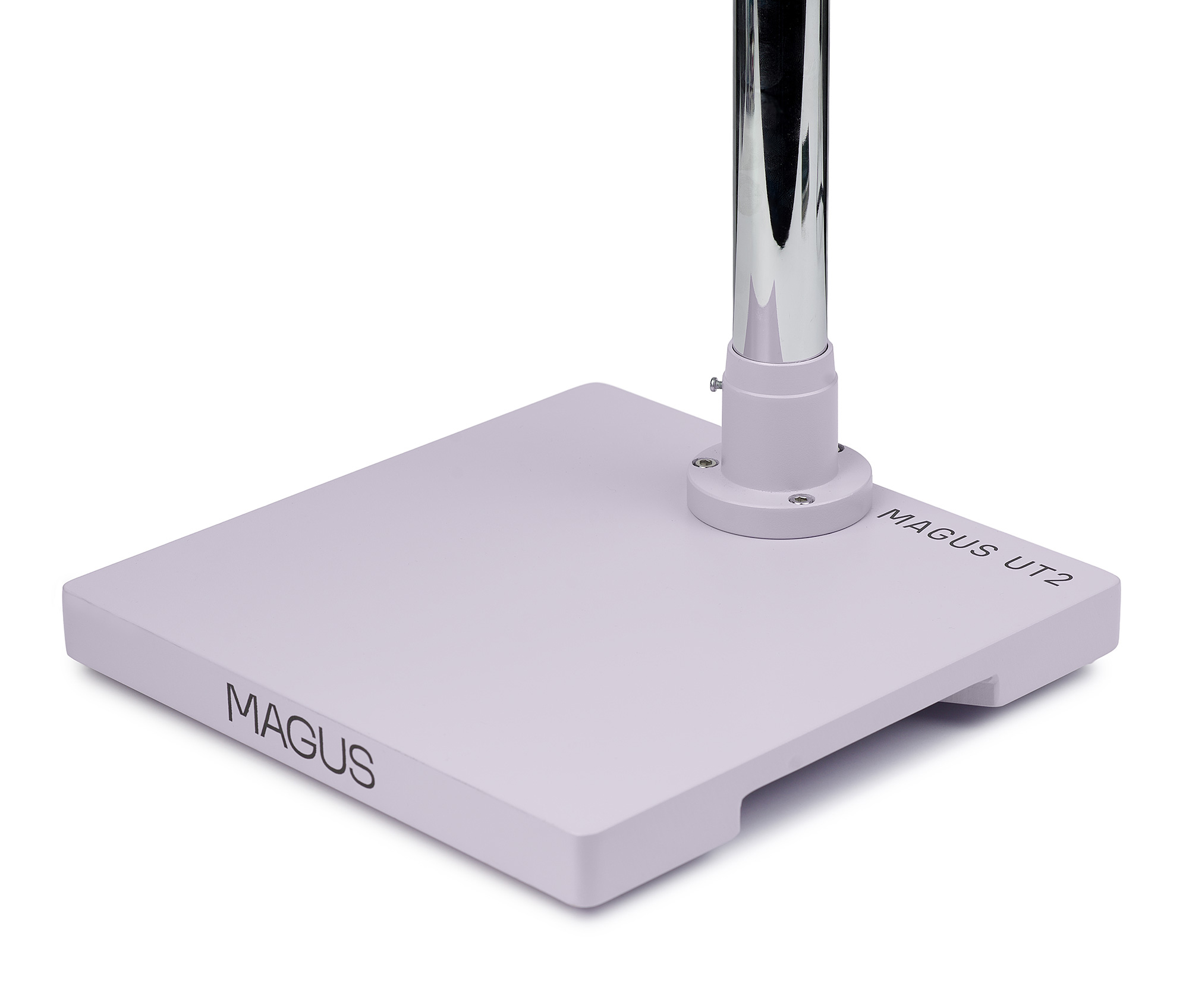

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

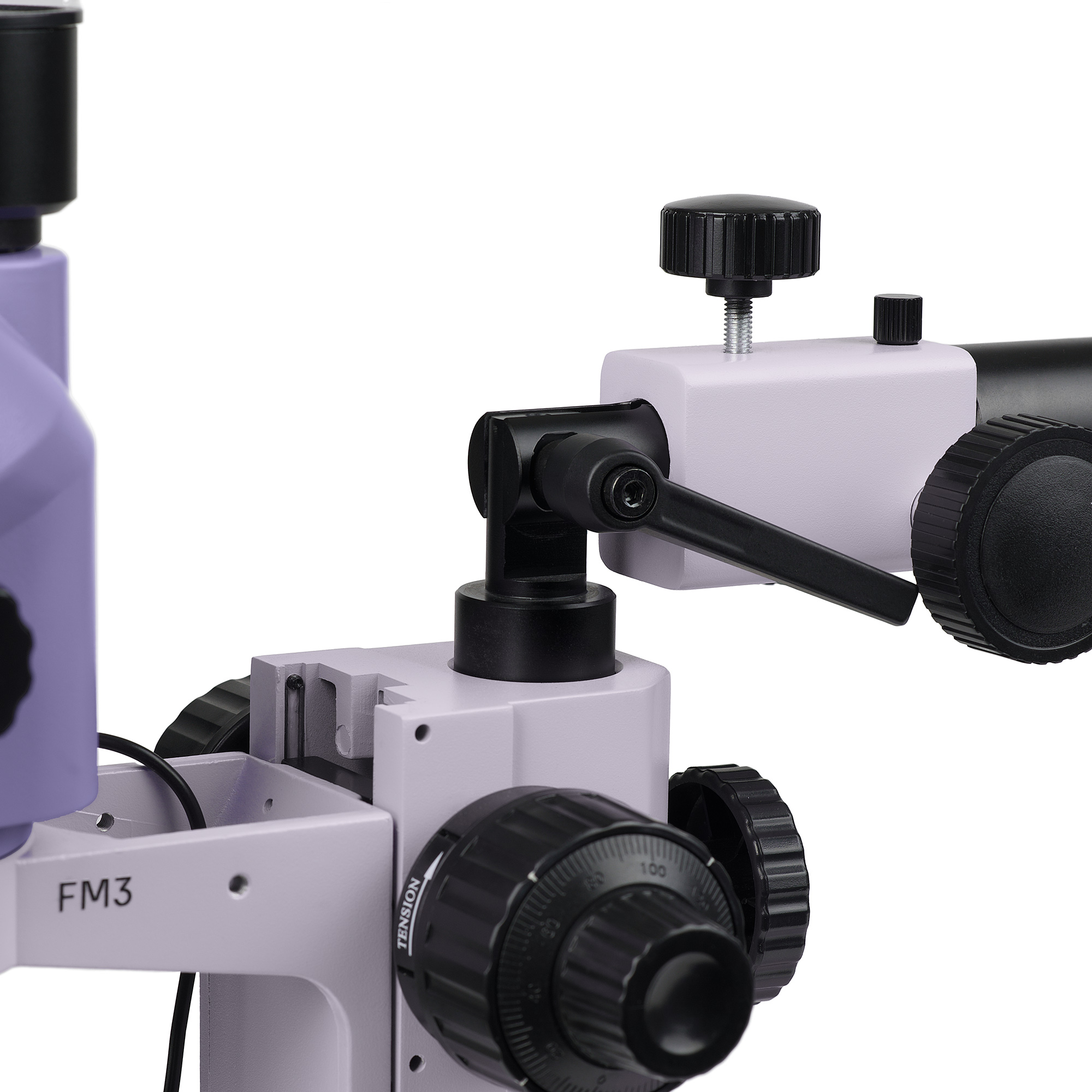

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

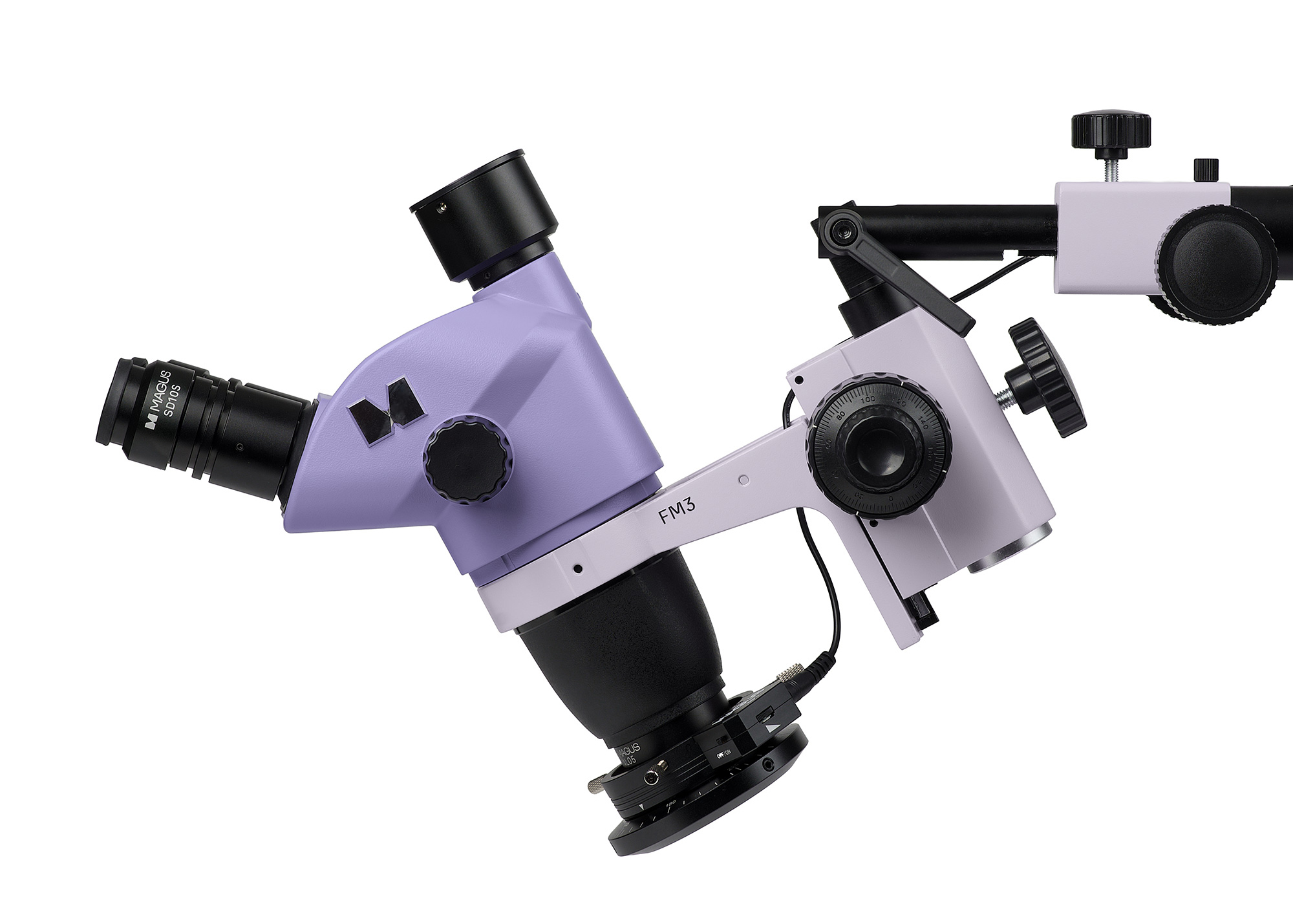

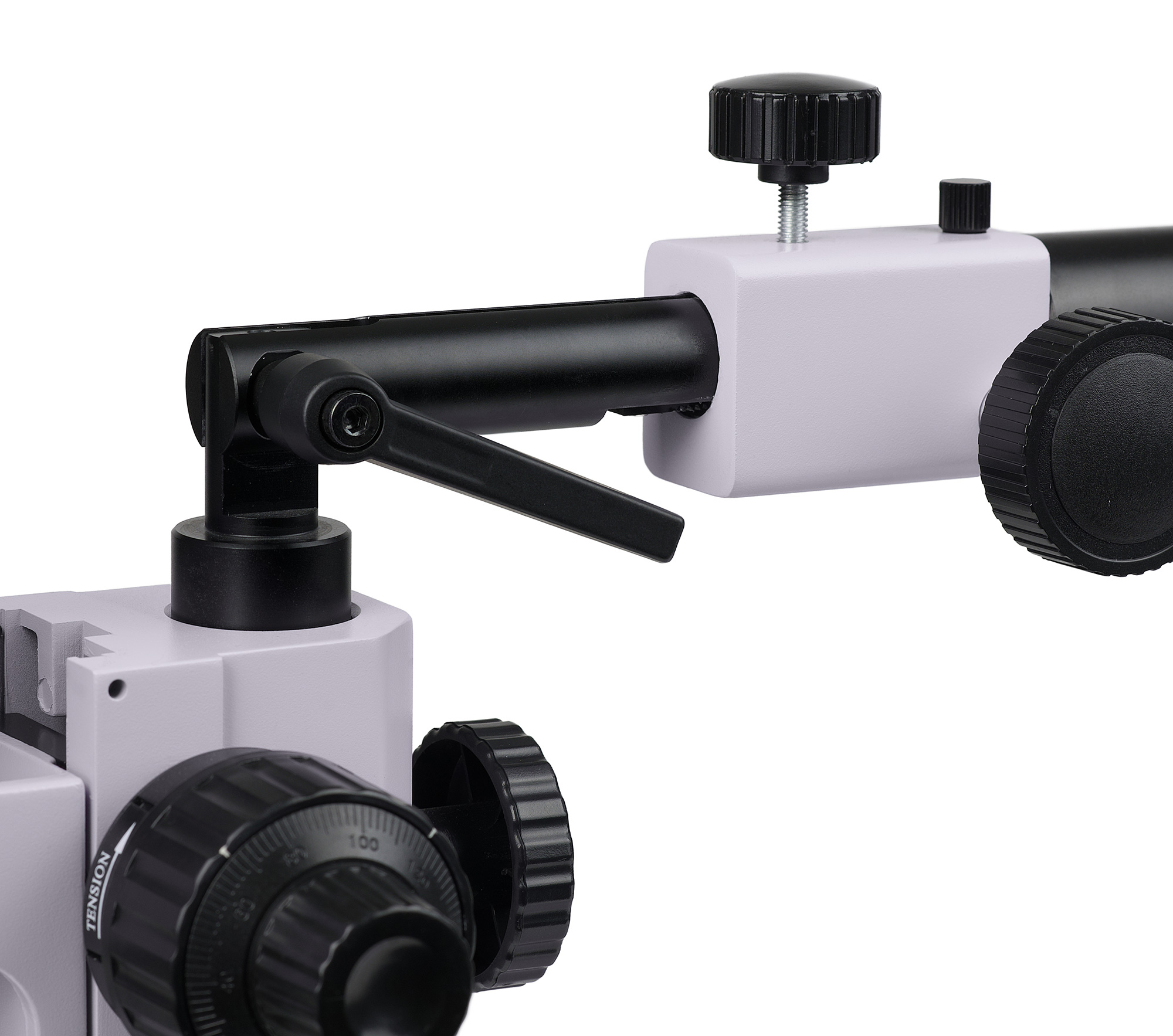

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

Механизм фокусировки

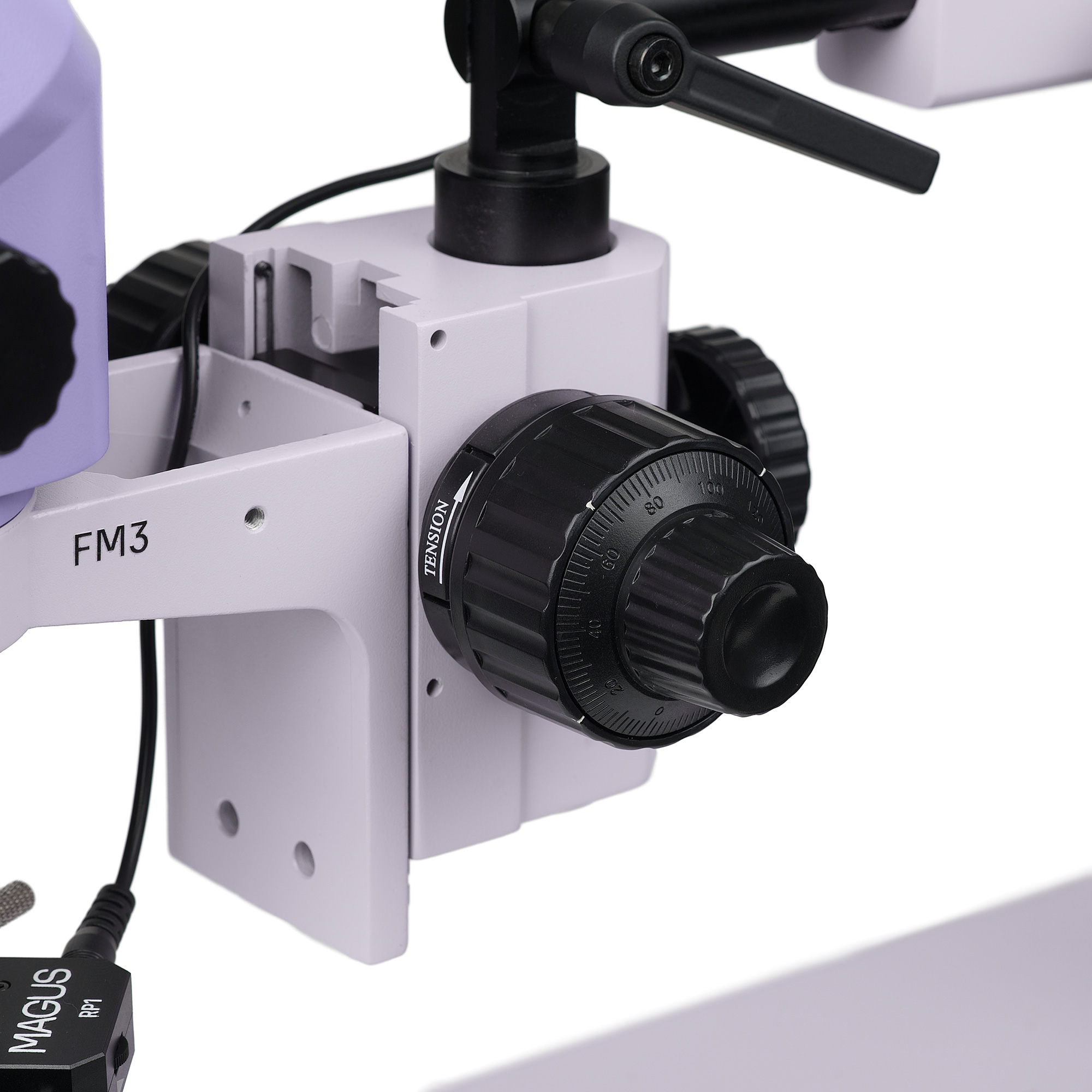

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности микроскопа:
• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
• Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
• Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
• Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Основные особенности камеры:
• Сенсор 21 Мпикс – оптимальное разрешение для стереомикроскопа
• Матрица 4/3" выведет на экран максимально возможное поле зрения
• 49, 115 или 240 кадров в секунду в зависимости от разрешения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.2 Gen 2 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
• Для установки на микроскоп используется адаптер C-mount 1х с регулируемым фокусным расстоянием, включенный в комплект

Комплектация:
• Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Штатив MAGUS UT2
• Механизм фокусировки MAGUS FM3
• Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
• Осветитель типа «гусиная шея» MAGUS LED DGL2
• Насадка на объектив MAGUS AL05 0,5х/177 мм
• Адаптер C-mount MAGUS ZFA100
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:
• Окуляр 10x/22 мм со шкалой
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Окуляр 30х/8 мм (2 шт.)
• Насадка на объектив 1,5x
• Насадка на объектив 2x
• Осветитель кольцевой
• Осветитель кольцевой с включением по секторам
• Цифровая камера HDMI
• Монитор
• Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
• Калибровочный слайд
